5.3.1 Raccordement de l’alimentation

À propos de l’alimentation de la Base Unit

Il y a deux façons d’alimenter la Base Unit :

Conseil : Lorsque les deux options sont connectées, l’adaptateur a la priorité pour charger la Base Unit.
Alimentation avec adaptateur

  1. Retirez le couvercle du compartiment des câbles de la Base Unit.

    Image 5–6 Retrait du couvercle du compartiment des câbles

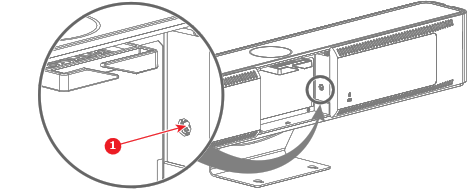

  2. Branchez l’adaptateur sur le port d’alimentation de la Base Unit. (référence 1)

    Avertissement : Utilisez uniquement l’adaptateur Barco certifié inclus dans la boîte ou fourni comme pièce de rechange. L’utilisation d’un adaptateur différent peut entraîner de graves dommages !
    Image 5–7
  3. Acheminez le(s) câble(s) à travers le serre-câble. (facultatif)

  4. Branchez l’adaptateur sur une prise murale.

    Lorsque l’alimentation est suffisante sur la Base Unit, l’anneau à l’avant s’allume.

  5. Fermez le couvercle du compartiment des câbles à l’arrière de la Base Unit s’il n’y a plus de connexions à effectuer.
Alimentation de l’écran USB-C

  1. Retirez le couvercle du compartiment des câbles à l’arrière de la Base Unit.

    Image 5–8 Retrait du couvercle du compartiment des câbles

  2. Connectez un câble « USB-C » au port situé à l’arrière de la Base Unit. (référence 1)

    Remarque : Il est possible d’utiliser cette connexion pour charger la Base Unit et afficher l’image sur l’écran connecté.

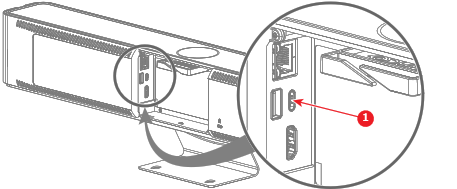

    • Pour CB Core :

      Image 5–9 Où connecter le câble USB-C
      1
      Câble USB-C

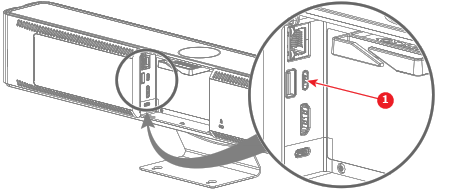

    • Pour CB Pro :

      Image 5–10 Où connecter le câble USB-C
      1
      Câble USB-C
  3. Acheminez le(s) câble(s) à travers le serre-câble. (facultatif)

  4. Connectez le câble « USB-C » au port « USB-C » de l’écran.

    Lorsque l’alimentation est suffisante sur la Base Unit, l’anneau à l’avant s’allume.

  5. Fermez le couvercle du compartiment des câbles à l’arrière de la Base Unit lorsqu’il n’y a plus de connexions à effectuer.
