5.2.3 Montaggio a parete

Informazioni sul montaggio a parete

A CB Core, CB Pro è abbinato un supporto da parete che può essere utilizzato per il montaggio a parete. Sono necessarie due viti per assicurare che la Base Unit sia saldamente fissata alla parete.

Le due viti necessarie devono soddisfare i seguenti requisiti minimi:

Nota: Le viti non sono incluse in CB Core, CB Pro!
Come installare
  1. Decidere e preparare la posizione sulla parete in cui verrà installata la Base Unit.

  2. Inclinare il supporto da parete verso il lato posteriore della Base Unit.

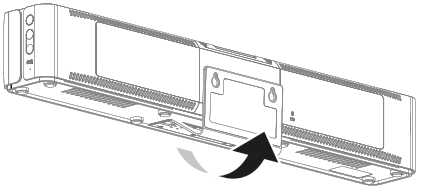

    Immagine 5–4 Orientamento dell’inclinazione del supporto da parete visto da dietro

  3. Avvitare le due viti conformi ai requisiti di cui sopra nelle apposite fessure presenti sul supporto da parete.

    Nota: Accertarsi che le viti siano state serrate a fondo!

  4. Inclinare la Base Unit per ottenere l’angolo desiderato (opzione).

    Immagine 5–5 Possibile direzione di inclinazione mentre la Base Unit viene fissata alla parete
