5.3.6 Connessione tramite LAN

Informazioni sulla connessione LAN

Collegando CB Core, CB Pro alla rete LAN, è possibile configurare e gestire la Base Unit da remoto.

Procedura di connessione

  1. Rimuovere il copricavi sul retro della Base Unit.

    Immagine 5–23 Rimozione del copricavi

  2. Collegare un cavo ‘Ethernet’ alla porta ‘Ethernet’ sul retro della Base Unit (riferimento 1).

    • Per CB Core:

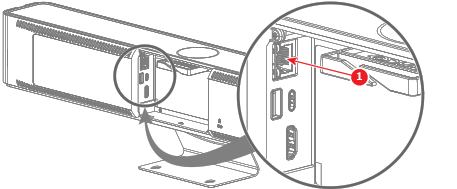

      Immagine 5–24 Punto di collegamento del cavo LAN
      1
      Cavo LAN

    • Per CB Pro:

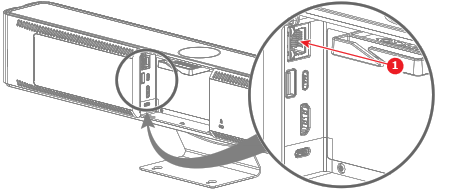

      Immagine 5–25 Punto di collegamento del cavo LAN
      1
      Cavo LAN
  3. Far passare i cavi nel fissacavi (opzione).

  4. Collegare l’altra estremità del cavo ‘Ethernet’ a una delle seguenti opzioni:

    • Alla rete (l’indirizzo IP viene assegnato alla Base Unit dalla rete stessa).
    • Tramite connessione diretta (l’indirizzo IP predefinito è 192.168.1.23).

  5. Collegarsi all’indirizzo IP con un browser a scelta.

    Nota: A seconda della configurazione del browser, potrebbe essere visualizzato un avviso di sicurezza. Per evitare questo avviso in futuro, vedere “Crittografia HTTP”.
  6. Per inizializzare il configuratore, vedere “Configurazione guidata di ClickShare”.
  7. Chiudere il copricavi sul retro della Base Unit se non si devono creare ulteriori connessioni.
