Informazioni sulla sostituzione della protezione

È possibile sostituire solo la protezione anteriore se danneggiata. Non è consigliabile staccare frequentemente la protezione anteriore né utilizzare la Base Unit senza protezione anteriore.

Contattare Barco per ricevere una nuova protezione anteriore se si ritiene necessaria la sostituzione.

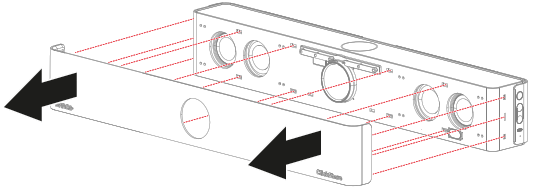

Come sostituire la protezione

1. Scollegare o staccare la Base Unit per facilitare l’accesso (opzione).

2. Staccare la protezione anteriore.



   Nota: Fare attenzione a non danneggiare l’obiettivo della telecamera e gli altoparlanti!

   1. Posizionare la Base Unit sul lato posteriore o capovolta.



      Nota: Non appoggiare la Base Unit sul davanti, onde evitare di danneggiare la telecamera!

   2. Svitare le cinque viti a croce che fissano il supporto da parete alla Base Unit.



   3. Svitare le due viti a croce che fissano la protezione anteriore alla Base Unit.



   4. Allontanare i lati dalla Base Unit finché i fori di fissaggio non sono più agganciati alla Base Unit.



   5. Estrarre la protezione anteriore dalla Base Unit finché nessuno dei fori di fissaggio è più agganciato alla Base Unit.



3. Applicare la protezione anteriore di ricambio.

   1. Agganciare il lato destro o sinistro della protezione anteriore nei fori di fissaggio della Base Unit.





   2. Continuare ad agganciare tutti i punti di fissaggio in sequenza.





   3. Avvitare le due viti a croce per fissare la protezione anteriore.



   4. Utilizzare cinque viti a croce per fissare il supporto da parete.



4. Collegare e collocare nuovamente la Base Unit nella posizione desiderata (opzione).
