Informazioni sull’alimentazione della Base Unit

È possibile alimentare la Base Unit in due modalità:

• Con l’adattatore in dotazione.
• Tramite un display che supporta un’alimentazione USB-C di almeno 65W.

Suggerimento: Se entrambe le opzioni sono collegate, l’adattatore avrà la priorità nella ricarica della Base Unit.

Alimentazione con adattatore

1. Rimuovere il copricavi dalla Base Unit.

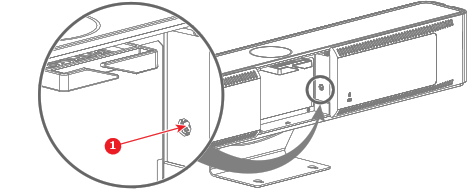

2. Collegare l’adattatore alla porta di alimentazione della Base Unit (riferimento 1).



   Avvertenza: Utilizzare esclusivamente l’adattatore certificato da Barco incluso nella confezione o fornito come ricambio; l’uso di un adattatore diverso può causare gravi danni!



3. Far passare i cavi nel fissacavi (opzione).

4. Collegare l’adattatore a una presa di corrente.

   Se l’alimentazione della Base Unit è sufficiente, l’anello sul lato anteriore si accende.

5. Chiudere il copricavi sul retro della Base Unit se non si devono creare ulteriori connessioni.

Alimentazione tramite display USB-C

1. Rimuovere il copricavi sul retro della Base Unit.



2. Collegare un cavo “USB-C” alla porta sul retro della Base Unit (riferimento 1).



   Nota: È possibile utilizzare questa connessione sia per ricaricare la Base Unit, sia per visualizzare le immagini sullo schermo collegato.

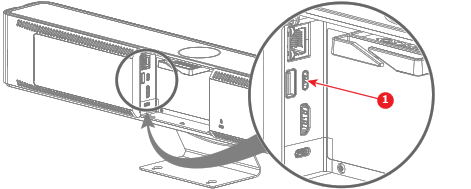

   • Per CB Core:

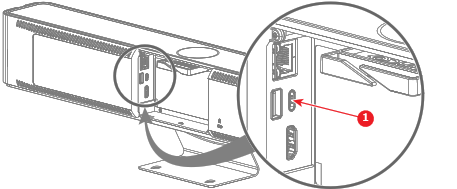

   • Per CB Pro:



3. Far passare i cavi nel fissacavi (opzione).

4. Collegare il cavo “USB-C” alla porta “USB-C” del display.

   Se l’alimentazione della Base Unit è sufficiente, l’anello sul lato anteriore si accende.

5. Chiudere il copricavi sul retro della Base Unit se non si devono creare ulteriori connessioni.
