ディスプレイ接続について

ディスプレイを Base Unit に接続するには 2 つの方法があります：

• HDMI

• USB-C

  • USB-C ケーブルを使用。
  • USB-C to HDMI アダプタを使用。

デュアルディスプレイ接続

同時に 2 台のディスプレイを Base Unit に接続します。一方は HDMI 接続、もう一方は USB-C 接続にする必要があります。

ClickShare タッチディスプレイが USB-C で接続され、その接続がコンフィギュレーターでポジション「1」として設定されている場合、タッチ機能をサポートします。詳しくは、タッチスクリーン を参照してください。

両方の手順に従って、両方のディスプレイを接続します。

HDMI 接続

1. Base Unit 背面のケーブルカバーを取り外します。



2. Base Unit の「HDMI」ポートからディスプレイの「HDMI in」ポートに「HDMI」ケーブルを接続します。（参照 1）

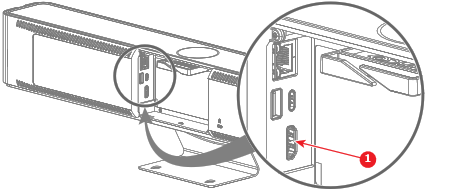

   • CB Core の場合：

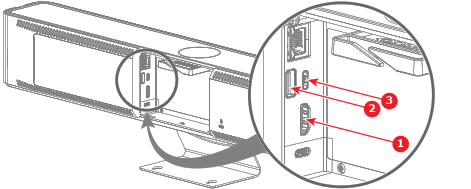

   • CB Pro の場合：



   ディスプレイが正しく設定されると、ClickShare セットアップスプラッシュ画面がモニターに表示されます。

3. ディスプレイはタッチスクリーンですか？(シングルディスプレイのセットアップで CB Pro でのみサポート)



   注: タッチディスプレイがコンフィギュレーターで「1」の位置に設定されていることを確認してください。詳しくは、タッチスクリーン を参照してください。
   • はいの場合は、「USB」ケーブルを Base Unit の「USB出力」ポートのいずれか (参照 2 または 3、画像 5–13) に接続します。
   • いいえ、次のステップに進みます。
4. ケーブルバインダーにケーブルを通します。（オプション）
5. それ以上接続する必要がない場合は、Base Unit の背面にあるケーブルカバーを閉じます。

USB-C 接続

1. Base Unit 背面のケーブルカバーを取り外します。



2. 「USB-C」ケーブルまたは「USB-C to HDMI」アダプタを使用して、Base Unit の背面にある「USB-C」ポートにディスプレイを接続します。（参照 1）



   注: この接続を使用して、Base Unit の充電と、接続したスクリーンへの画像表示の両方を行うことが可能です。

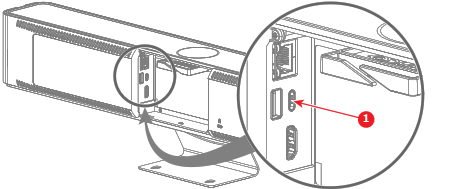

   • CB Core の場合：

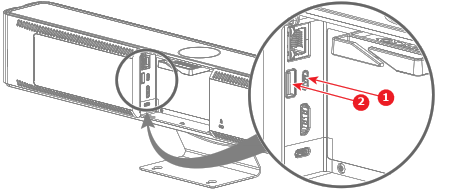

   • CB Pro の場合：



   ディスプレイが正しく設定されると、ClickShare セットアップスプラッシュ画面がモニターに表示されます。

3. ディスプレイはタッチスクリーンですか？（CB Pro のみサポート）



   注: デュアルディスプレイ設定の場合は、タッチディスプレイがコンフィギュレーターで「1」の位置に設定されていることを確認してください。詳しくは、タッチスクリーン を参照してください。
   • はいであり、タッチ機能は「USB-C」接続でサポートされます。
   • はいであり、タッチ機能は「USB-C」接続でサポートされませんので、「USB-A」ケーブルを Base Unit の「USB-A」ポートに接続します。（事例 2、画像 5–16）
   • いいえ、次のステップに進みます。
4. ケーブルバインダーにケーブルを通します。（オプション）
5. それ以上接続する必要がない場合は、Base Unit の背面にあるケーブルカバーを閉じます。
