LAN 接続について

CB Core, CB Pro を LAN に接続することで、Base Unit の設定と管理をリモートで行うことができます。

接続方法

1. Base Unit 背面のケーブルカバーを取り外します。



2. Base Unit の背面にある‘イーサネット’ポートに‘イーサネット’ケーブルを接続します。（参照 1）

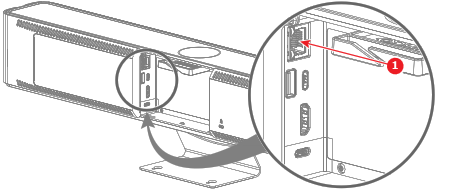

   • CB Core の場合：

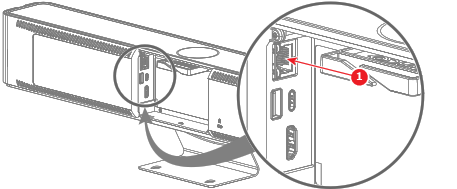

   • CB Pro の場合：



3. ケーブルバインダーにケーブルを通します。（オプション）

4. ‘イーサネット’ケーブルのもう一方の端を、以下のいずれかに接続します：

   • ネットワーク上で、IP アドレスは、ネットワークによって Base Unit に割り当てられます。
   • 直接接続の場合、デフォルトの IP アドレスは 192.168.1.23 です。

5. 任意のブラウザで IP アドレスに移動します。



   注: ブラウザの設定によっては、セキュリティ警告が表示されることがあります。後でこの警告が出ないようにするには、HTTP 暗号化 を参照してください。
6. コンフィギュレーターを初期化するには、ClickShare コンフィグレーションウィザード を参照してください

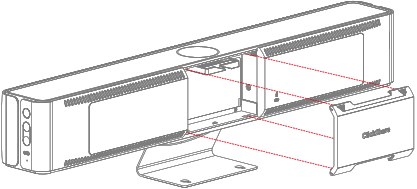

7. それ以上接続する必要がない場合は、Base Unit の背面にあるケーブルカバーを閉じます。
