Base Unit の電源について

Base Unit への電源供給には 2 つの方法があります：

• 付属アダプターで。
• 少なくとも 65W の USB-C 給電に対応したディスプレイを通して。

ヒント: 両方のオプションが接続されている場合、アダプターは、Base Unit の充電を優先します。

アダプターによる電源供給

1. Base Unit からケーブルカバーを取り外します。

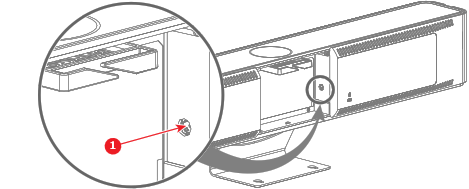

2. アダプターを Base Unit の電源ポートに接続します。（参照 1）



   警告: 箱に入っていた、またはスペアとして提供されていた認定 Barco アダプターを必ず使用してください。異なるアダプターを使用すると、深刻な損傷を引き起こす可能性があります！



3. ケーブルバインダーにケーブルを通します。（オプション）

4. アダプターをコンセントに差し込みます。

   Base Unit に十分な電力が供給されると、前面のリングが点灯します。

5. それ以上接続する必要がない場合は、Base Unit の背面にあるケーブルカバーを閉じます。

USB-C ディスプレイへの給電

1. Base Unit 背面のケーブルカバーを取り外します。



2. 「USB-C」ケーブルを Base Unit 背面のポートに接続します。（参照 1）



   注: この接続を使用して、Base Unit の充電と、接続したスクリーンへの画像表示の両方を行うことが可能です。

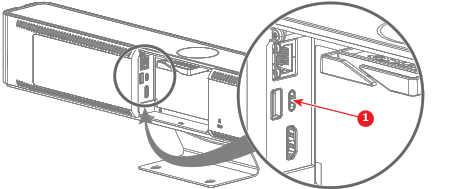

   • CB Core の場合：

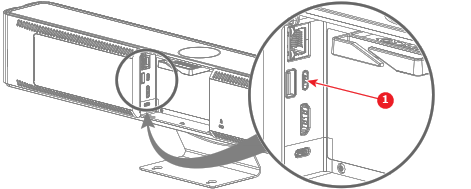

   • CB Pro の場合：



3. ケーブルバインダーにケーブルを通します。（オプション）

4. 「USB-C」ケーブルをディスプレイの「USB-C」ポートに接続します。

   Base Unit に十分な電力が供給されると、前面のリングが点灯します。

5. それ以上接続する必要がない場合は、Base Unit の背面にあるケーブルカバーを閉じます。
