디스플레이 연결 정보

디스플레이를 Base Unit에 연결하는 두 가지 방법이 있습니다.

• HDMI

• USB-C

  • USB-C 케이블 사용.
  • USB-C-HDMI 어댑터 사용

듀얼 디스플레이 연결

두 개의 디스플레이를 Base Unit에 동시 연결할 수 있습니다. 하나는 HDMI 연결을 사용하여 연결하고 다른 하나는 USB-C 연결을 사용하여 연결해야 합니다.

USB-C를 사용하여 터치 디스플레이를 연결하고 해당 연결이 컨피규레이터에서 위치 "1"로 구성된 경우 ClickShare에서 터치 기능을 지원합니다. 자세한 정보는 “터치 스크린”의 내용을 참조하십시오.

두 절차에 따라 두 디스플레이를 모두 연결합니다.

HDMI 연결

1. Base Unit 뒷면의 케이블 덮개를 제거합니다.



2. "HDMI" 케이블로 Base Unit의 "HDMI" 포트에서 디스플레이의 "HDMI 입력" 포트에 연결합니다. (참조 1)

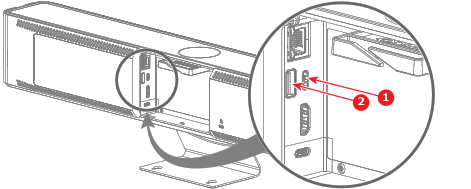

   • CB Core의 경우:

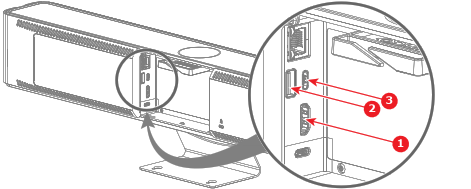

   • CB Pro의 경우:



   디스플레이가 올바르게 구성되면 ClickShare 설정 스플래시 화면이 모니터에 표시됩니다.

3. 디스플레이가 터치 스크린인가요? (단일 디스플레이 설정의 CB Pro에서만 지원됨)



   참고: 컨피규레이터에서 터치 디스플레이가 위치 "1"로 구성되어 있는지 확인합니다. 자세한 정보는 “터치 스크린”의 내용을 참조하십시오.
   • 예, "USB" 케이블을 Base Unit의 "USB" 포트(참조 2 또는 3, 이미지 5–13) 중 하나에 연결합니다.
   • 아니요, 다음 단계로 이동합니다.
4. 케이블 바인더를 통해 케이블을 배선합니다. (옵션)
5. 더 이상 연결할 필요가 없는 경우 Base Unit 뒷면의 케이블 덮개를 닫습니다.

USB-C 연결

1. Base Unit 뒷면의 케이블 덮개를 제거합니다.



2. "USB-C" 케이블 또는 "USB-C to HDMI" 어댑터를 사용하여 Base Unit 뒷면의 "USB-C" 포트에 디스플레이를 연결합니다. (참조 1)



   참고: 이 연결을 사용하여 Base Unit을 충전하고 연결된 화면에 이미지를 표시할 수 있습니다.

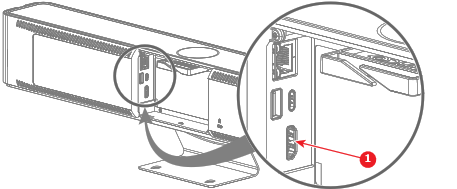

   • CB Core의 경우:

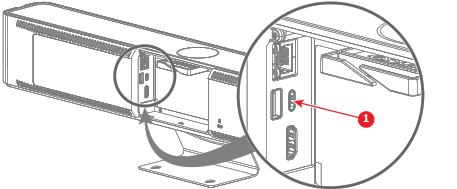

   • CB Pro의 경우:



   디스플레이가 올바르게 구성되면 ClickShare 설정 스플래시 화면이 모니터에 표시됩니다.

3. 디스플레이가 터치 스크린인가요? (CB Pro에서만 지원됨)



   참고: 듀얼 디스플레이 설정의 경우 컨피규레이터에서 터치 디스플레이가 위치 "1"로 구성되어 있는지 확인합니다. 자세한 정보는 “터치 스크린”의 내용을 참조하십시오.
   • 예 터치 기능은 "USB-C" 연결을 통해 지원됩니다.
   • 예 터치 기능은 "USB-C" 연결을 통해 지원되지 않습니다. "USB-A" 케이블을 Base Unit의 "USB-A" 포트에 연결합니다. (참조 자료 2, 이미지 5–16)
   • 아니요, 다음 단계로 이동합니다.
4. 케이블 바인더를 통해 케이블을 배선합니다. (옵션)
5. 더 이상 연결할 필요가 없는 경우 Base Unit 뒷면의 케이블 덮개를 닫습니다.
