ClickShare Collaboration Bar에 대한 정보
ClickShare Collaboration Bar는 ClickShare의 기능을 제어 및 사용합니다. 카메라, 스피커, 마이크 및 초음파 스피커가 내장되어 있습니다. 두 가지 유형이 있습니다.
- CB Core, 필수 ClickShare 경험을 지원합니다.
- CB Pro, 완전한 ClickShare 경험을 지원합니다.
2.1 Base Unit
국가 및 주변기기
Base Unit 및 주변 장치는 지역화되어 있습니다. 인증 국가 및 관련 주변기기의 최신 목록은 제품 지원 페이지에서 확인할 수 있습니다. 자세한 정보는 https://www.barco.com/en/support의 내용을 참조하십시오.
참고: Base Unit 장치는 지역이 잠겨 있으므로 원래 지역 밖에서는 사용할 수 없습니다.
구성 요소

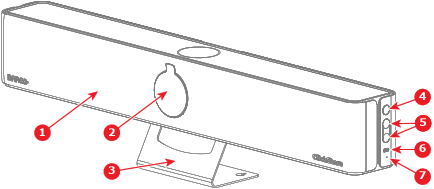

프라이버시 도어가 장착된 전면도:
- 1
- 전면 덮개
- 2
- 카메라 프라이버시 도어
- 3
- 벽걸이/스탠드
- 4
- 전원 버튼
- 5
- 볼륨 조정
- 6
- Button 페어링용 USB-C™ 포트
- 7
- 재설정 버튼

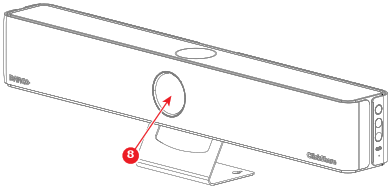

프라이버시 도어가 없는 전면도:
- 8
- 카메라 렌즈

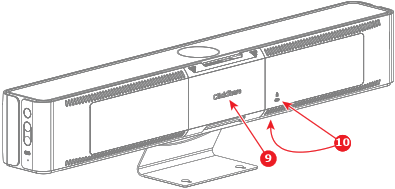

케이블 커버가 장착된 후면도:
- 9
- 케이블 덮개
- 10
- Kensington™ 잠금 장치

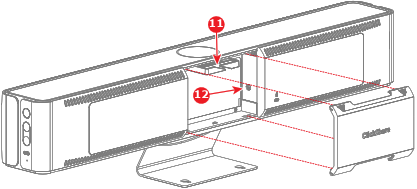

케이블 커버가 없는 후면도:
- 11
- 케이블 바인더
- 12
- 전원 연결

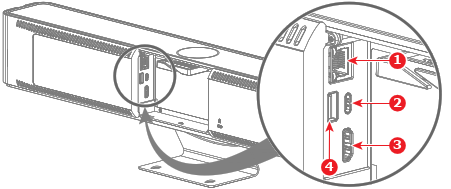

CB Core 후면 연결부:
- 1
- LAN 포트
- 2
- USB-C™ 포트
- 3
- HDMI™ 출력 포트
- 4
- USB-A 포트

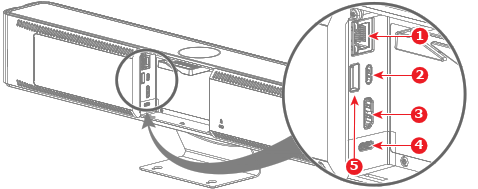

CB Pro 후면 연결부:
- 1
- LAN 포트
- 2
- USB-C™ 포트
- 3
- HDMI™ 출력 포트
- 4
- USB-C™ 포트
- 5
- USB-A 포트
LED 링
Base Unit의 카메라 주변에 LED 링이 있습니다. LED 링의 색상과 애니메이션은 Base Unit 및 그 주변기기의 현재 상태를 보여줍니다. 가능한 상태에 대한 자세한 내용은 다음 표를 참조하십시오:
| LED 상태 | 의미 |
| 흰색 옅어짐 | 부팅 대기 |
| 빨간색 - 퍼플 스피닝 애니메이션 | 공유 시작하기 펌웨어 업데이트 중 |
| 흰색 계속 켜짐 | 공유 중 장치 전원 켜짐 |
| 자주색 | 주변기기 사용 중 |
| 빨간색 | 마이크 음소거됨 |
| 녹색 점멸 | 페어링 진행 중 |
| 빨간색 점멸 | 오류 |
