5.3.2 Ligações de ecrã

Sugestão: Todas as ligações de monitor suportam saída de vídeo até 4K.
Sobre as ligações do ecrã

Há duas maneiras de ligar um ecrã à Base Unit:

Nota: Apenas para CB Pro!
Ligações de dois monitores

É possível ter dois monitores ligados à Base Unit ao mesmo tempo. Um tem de ser ligado utilizando uma ligação HDMI e o outro com uma ligação USB-C.

O ClickShare suporta a funcionalidade tátil se o monitor tátil estiver ligado através de USB-C e se essa ligação estiver configurada como posição “1” no configurador. Para obter mais informação, consulte “Ecrã tátil”.

Siga ambos os procedimentos para ligar ambos os monitores.

Ligação HDMI

  1. Retire a tampa do cabo na parte traseira da Base Unit.

    Imagem 5–11 Remoção da tampa do cabo

  2. Ligue um cabo “HDMI” da porta “HDMI” da Base Unit à porta “HDMI in” do ecrã. (referência 1)

    • Para CB Core:

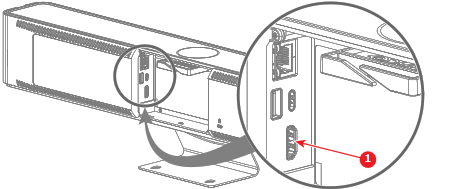

      Imagem 5–12 Onde ligar o cabo HDMI
      1
      Cabo HDMI

    • Para CB Pro:

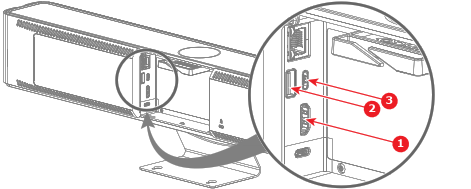

      Imagem 5–13 Onde ligar o cabo HDMI e o cabo USB (apenas para ecrã tátil)
      1
      Cabo HDMI
      2
      Cabo USB-A do ecrã tátil
      3
      Cabo USB-C do ecrã tátil

    Quando o ecrã estiver configurado corretamente, o ecrã inicial de configuração do ClickShare será exibido no monitor.

  3. O ecrã é tátil? (suportado apenas por CB Pro numa configuração de monitor único)

    Nota: Verifique se o monitor tátil está configurado como posição “1” no configurador. Para obter mais informação, consulte “Ecrã tátil”.
    • Sim, ligue um cabo “USB” a uma das portas “USB” (referência 2 ou 3, Imagem 5–13) da Base Unit.
    • Não, avance para a próxima etapa.
  4. Passe o(s) cabo(s) pelo fixador de cabos. (opcional)
  5. Feche a tampa do cabo na parte traseira da Base Unit quando não for preciso efetuar mais ligações.
Ligação USB-C

  1. Retire a tampa do cabo na parte traseira da Base Unit.

    Imagem 5–14 Remoção da tampa do cabo

  2. Ligue um monitor à porta “USB-C” na parte traseira da Base Unit com um cabo “USB-C” ou um adaptador de “USB-C para HDMI”. (referência 1)

    Nota: É possível usar esta ligação para carregar a Base Unit e exibir a imagem no ecrã ligado.

    • Para CB Core:

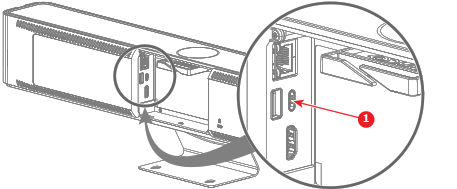

      Imagem 5–15 Onde ligar o adaptador ou cabo USB-C
      1
      Cabo USB-C ou adaptador de USB-C para HDMI

    • Para CB Pro:

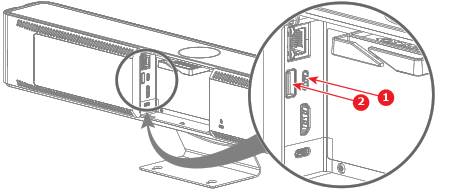

      Imagem 5–16 Onde ligar o adaptador ou cabo USB-C e o cabo USB-A (apenas para ecrãs táteis)
      1
      Cabo USB-C ou adaptador de USB-C para HDMI
      2
      Cabo USB-A do ecrã tátil

    Quando o ecrã estiver configurado corretamente, o ecrã inicial de configuração do ClickShare será exibido no monitor.

  3. O ecrã é tátil? (suportado apenas por CB Pro)

    Nota: No caso de uma configuração de dois monitores, certifique-se de que o monitor tátil está configurado na posição “1” no configurador. Para obter mais informação, consulte “Ecrã tátil”.
    • Sim e a funcionalidade tátil é suportada através da ligação “USB-C”.
    • Sim e a funcionalidade tátil é não suportada através da ligação “USB-C”, ligue um cabo “USB-A” à porta “USB-A” da Base Unit. (referência 2, Imagem 5–16)
    • Não, avance para a próxima etapa.
  4. Passe o(s) cabo(s) pelo fixador de cabos. (opcional)
  5. Feche a tampa do cabo na parte traseira da Base Unit quando não for preciso efetuar mais ligações.
