Acerca da montagem numa parede

É instalado um suporte de parede no CB Core, CB Pro, que pode ser usado para fixá-lo à parede. São necessários dois parafusos para garantir que a Base Unit está firmemente fixa à parede.

Os dois parafusos necessários devem atender aos seguintes requisitos mínimos:

• Parafuso M4
• Cabeça de parafuso de 8 mm de diâmetro
• 2,54 centímetros (1 polegada) de comprimento

Nota: Estes parafusos não estão incluídos no CB Core, CB Pro!

Como instalar

1. Defina e prepare o local na parede onde a Base Unit será instalada.

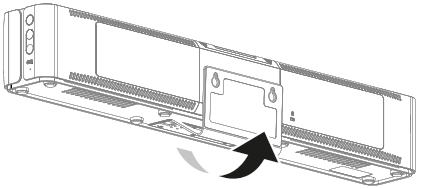

2. Incline o suporte de parede em direção à parte traseira da Base Unit.



3. Aperte dois parafusos de acordo com os requisitos acima através das ranhuras presentes no suporte para parede.



   Nota: Certifique-se de que os parafusos foram totalmente apertados!

4. Incline a Base Unit para obter o ângulo pretendido. (opcional)
