5.3.6 Ligação através de LAN

Acerca da ligação LAN

A ligação do CB Core, CB Pro à LAN permite a configuração e a gestão da Base Unit remotamente.

Como ligar

  1. Retire a tampa do cabo na parte traseira da Base Unit.

    Imagem 5–23 Remoção da tampa do cabo

  2. Ligue um cabo ‘ethernet’ à porta ‘ethernet’ na parte traseira da Base Unit. (referência 1)

    • Para CB Core:

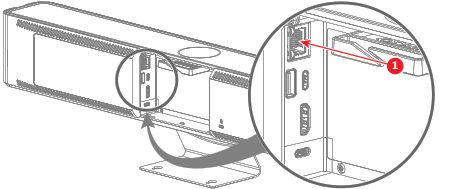

      Imagem 5–24 Onde ligar o cabo LAN
      1
      Cabo LAN

    • Para CB Pro:

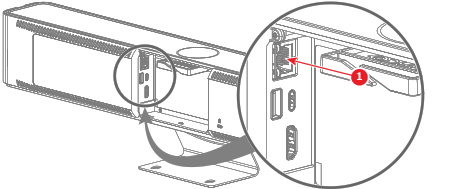

      Imagem 5–25 Onde ligar o cabo LAN
      1
      Cabo LAN
  3. Passe o(s) cabo(s) pelo fixador de cabos. (opcional)

  4. Ligue a outra extremidade do cabo ‘ethernet’ a uma das seguintes opções:

    • Para a rede, o endereço IP é atribuído à Base Unit pela rede.
    • Utilizando uma ligação direta, o endereço IP por predefinição é 192.168.1.23.

  5. Navegue até ao endereço IP através do navegador que preferir.

    Nota: Dependendo da configuração do navegador, pode ser exibido um aviso de segurança. Para evitar este aviso no futuro, consulte “Encriptação HTTP”.
  6. Para iniciar o configurador, consulte “Assistente de configuração do ClickShare”
  7. Feche a tampa do cabo na parte traseira da Base Unit quando não for preciso efetuar mais ligações.
