Sobre a substituição da proteção

Apenas a proteção dianteira pode ser substituída se estiver danificada. Não é recomendável desconectar a proteção dianteira com frequência nem operar a Base Unit sem uma proteção dianteira instalada.

Entre em contato com a Barco para obter uma nova proteção dianteira se a substituição for considerada necessária.

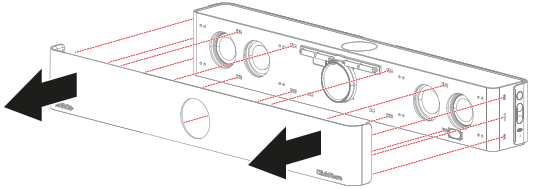

Como substituir a proteção

1. Desligue ou desconecte a Base Unit para facilitar o acesso. (opcional)

2. Retire a proteção dianteira.



   Nota: Tenha cuidado para evitar danificar a lente e os altifalantes da câmara!

   1. Vire a Base Unit ao contrário ou invertida.



      Nota: Não coloque a Base Unit na frente, pois pode danificar a câmara!

   2. Desaperte os cinco parafusos Phillips que prendem o suporte de parede à Base Unit.



   3. Desaperte os dois parafusos Philips que prendem a proteção dianteira à Base Unit.



   4. Afaste as laterais da Base Unit até que as fixações deixem de estar encaixadas na Base Unit.



   5. Afaste a proteção dianteira da Base Unit até que nenhuma das fixações esteja encaixada na Base Unit.



3. Encaixe a proteção dianteira de substituição.

   1. Clique no lado direito ou esquerdo da proteção dianteira nos orifícios de fixação da Base Unit.





   2. Continue encaixando cada fixação sequencialmente até que todas as fixações encaixem no lugar.





   3. Aperte os dois parafusos Philips para fixar a proteção dianteira.



   4. Aperte cinco parafusos Phillips para fixar o suporte de parede.



4. Volte a ligar, encaixar e posicionar a Base Unit no local pretendido. (opcional)
