Sobre a conexão LAN

Conectar o CB Core, CB Pro à LAN permite configurar e gerenciar a Base Unit remotamente.

Como conectar

1. Remova a tampa do cabo na parte traseira da Base Unit.



2. Conecte um cabo ‘Ethernet’ à porta ‘Ethernet’ na parte traseira da Base Unit. (referência 1)

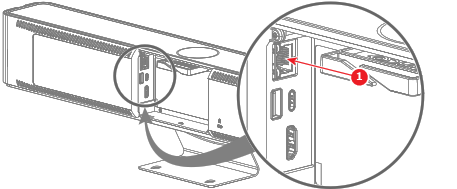

   • Para o CB Core:

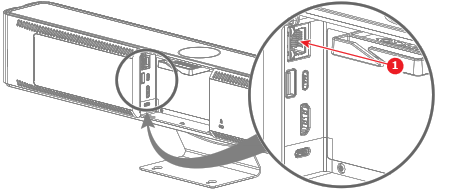

   • Para o CB Pro:



3. Passe o(s) cabo(s) pela abraçadeira de cabos. (opcional)

4. Conecte a outra extremidade do cabo ‘Ethernet’ a uma das seguintes opções:

   • Para a rede, o endereço IP é atribuído à Base Unit pela mesma.
   • Usando uma conexão direta, o endereço IP predefinido é 192.168.1.23.

5. Navegue até o endereço IP através de um navegador à escolha.



   Observação: Dependendo da configuração do navegador, poderá ser exibido um aviso de segurança. Para evitar o surgimento desse aviso no futuro, consulte “Criptografia HTTP”.
6. Para inicializar o configurador, consulte “O assistente de configuração ClickShare”
7. Feche a tampa do cabo na parte traseira da Base Unit quando não for necessário fazer mais conexões.
