Sobre a substituição da tampa

A tampa frontal só pode ser substituída se ela estiver danificada. Não é recomendada a remoção frequente da tampa frontal nem a utilização da Base Unit sem a tampa frontal.

Entre em contato com a Barco para obter uma nova tampa frontal, caso seja necessário substituí-la.

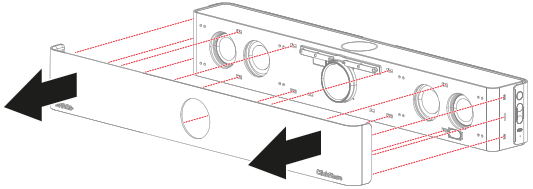

Como substituir a tampa

1. Desconecte ou solte a Base Unit para facilitar o acesso à mesma. (opcional)

2. Remova a tampa frontal.



   Observação: Tenha cuidado para não danificar a lente da câmera ou os alto-falantes!

   1. Coloque a Base Unit de costas ou virada para baixo.



      Observação: Não posicione a parte da frente da Base Unit sobre nenhuma superfície, porque isso pode danificar a câmera!

   2. Desaperte os cinco parafusos Philips que fixam o suporte de parede à Base Unit.



   3. Desaperte os dois parafusos Philips que fixam a tampa frontal à Base Unit.



   4. Afaste as laterais da Base Unit até desencaixar as fixações da Base Unit.



   5. Afaste a tampa frontal da Base Unit até desencaixar todas as fixações da Base Unit.



3. Instale a nova tampa frontal.

   1. Fixe o lado direito ou esquerdo da tampa frontal aos orifícios de fixação da Base Unit.





   2. Continue a fixar cada um dos pontos de fixação sequencialmente até que todos estejam devidamente encaixados.





   3. Aperte os dois parafusos Philips para fixar a tampa frontal.



   4. Aperte os cinco parafusos Philips para fixar o suporte de parede.



4. Volte a instalar, colocar e posicionar a Base Unit no local desejado. (opcional)
