Sobre a alimentação da Base Unit

Há duas maneiras de ligar a Base Unit:

• Com o adaptador incluído.
• Através de um monitor que suporte um fornecimento de energia por USB-C de, pelo menos, 65W.

Dica: Quando ambas as opções estão conectadas, o adaptador tem prioridade no carregamento da Base Unit.

Alimentação com adaptador

1. Remova a tampa do cabo da Base Unit.

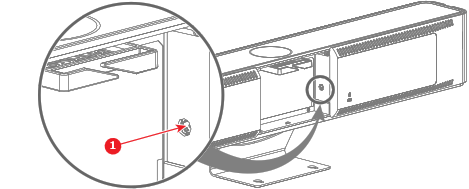

2. Conecte o adaptador à porta de alimentação da Base Unit. (referência 1)



   Aviso: Use apenas o adaptador certificado da Barco incluído na caixa ou fornecido como sobressalente. Usar um adaptador diferente pode causar danos graves!



3. Passe o(s) cabo(s) pela abraçadeira de cabos. (opcional)

4. Conecte o adaptador a uma tomada de parede.

   Quando há energia suficiente para alimentar a Base Unit, o anel na parte da frente acende.

5. Feche a tampa do cabo na parte traseira da Base Unit, caso não seja necessário fazer mais conexões.

Alimentação da tela via USB-C

1. Remova a tampa do cabo na parte traseira da Base Unit.



2. Conecte um cabo “USB-C” à porta na parte traseira da Base Unit. (referência 1)



   Observação: É possível usar essa conexão para carregar a Base Unit e exibir a imagem na tela conectada.

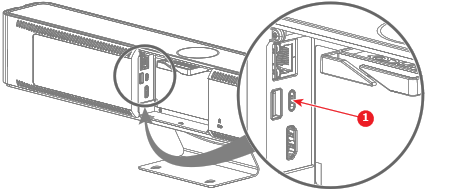

   • Para o CB Core:

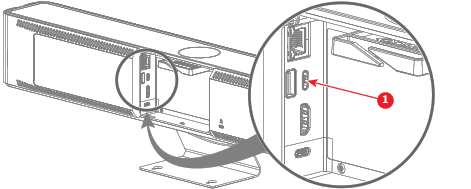

   • Para o CB Pro:



3. Passe o(s) cabo(s) pela abraçadeira de cabos. (opcional)

4. Conecte o cabo “USB-C” à porta “USB-C” na tela.

   Quando há energia suficiente para alimentar a Base Unit, o anel na parte da frente acende.

5. Feche a tampa do cabo na parte traseira da Base Unit quando não for necessário fazer mais conexões.
