5.3.6 Подключение по локальной сети

Сведения о подключении к локальной сети

Подключение CB Core, CB Pro к локальной сети позволяет настраивать и управлять Base Unit удаленно.

Инструкции по подсоединению

  1. Снимите крышку кабеля в задней части Base Unit.

    Изображение 5–23 Снятие крышки кабеля

  2. Подключите кабель ‘ethernet’ к разъему ‘ethernet’ на задней панели Base Unit. (выноска 1)

    • Для CB Core:

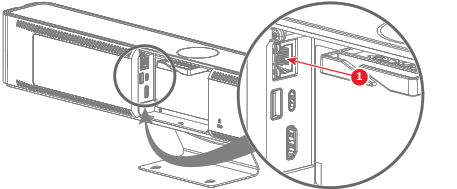

      Изображение 5–24 Куда подключить кабель LAN
      1
      Кабель LAN

    • Для CB Pro:

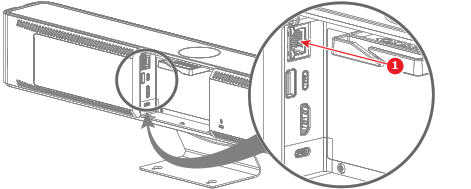

      Изображение 5–25 Куда подключить кабель LAN
      1
      Кабель LAN
  3. Проложите кабели, используя зажимы кабелей. (необязательно)

  4. Подключите другой конец кабеля ‘ethernet’:

    • к сети (сеть назначает IP-адрес модулю Base Unit); или
    • напрямую к устройству (по умолчанию используется IP-адрес 192.168.1.23).

  5. Перейдите к IP-адресу с помощью выбранного браузера.

    Примечание. В зависимости от конфигурации браузера может отображаться предупреждение безопасности. Чтобы предотвратить это предупреждение в будущем, см. “Шифрование HTTP”.
  6. Для инициализации конфигуратора см. “Мастер настройки ClickShare”
  7. Закройте крышку кабеля в задней части Base Unit, когда нет необходимости в дополнительных подключениях.
