О замене крышки

Заменить можно только переднюю крышку, если она повреждена. Не рекомендуется часто снимать переднюю крышку или работать с Base Unit без прикрепленной передней крышки.

Свяжитесь с Barco, чтобы получить новую переднюю крышку, если нужна будет замена.

Как заменить крышку

1. Отключите или отсоедините устройство Base Unit для удобного доступа. (необязательно)

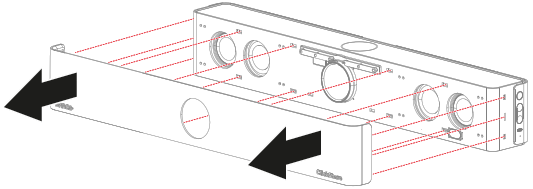

2. Снимите переднюю крышку.



   Примечание. Соблюдайте осторожность, чтобы не повредить объектив и динамики камеры.

   1. Положите Base Unit на заднюю сторону или переверните.



      Примечание. Не кладите Base Unit на переднюю панель, так как это может привести к повреждению камеры.

   2. Открутите пять крестообразных винтов, которыми крепится настенное крепление к Base Unit.



   3. Открутите два шестигранных винта, которые крепят переднюю крышку к Base Unit.



   4. Отодвигайте боковые стороны от Base Unit до тех пор, пока фиксаторы не перестанут нажимать на Base Unit.



   5. Отодвигайте переднюю крышку от Base Unit до тех пор, пока ни одно из креплений не будет фиксировать Base Unit.



3. Прикрепите сменную переднюю крышку.

   1. Нажмите правую или левую часть передней крышки в крепежных отверстиях Base Unit.





   2. Продолжайте последовательно нажимать на каждый фиксатор, пока все фиксаторы не будут установлены на месте.





   3. Прикрутите два шестигранных винта, чтобы закрепить переднюю крышку.



   4. Прикрутите пять шестигранных винтов, чтобы закрепить настенное крепление.



4. Снова подключите, установите и расположите Base Unit в нужном месте. (необязательно)
