О питании Base Unit
Есть два способа питания Base Unit:
- С прилагаемым адаптером.
- Через дисплей, поддерживающий питание через USB-C не менее 65W.
Совет. Когда оба варианта подключены, адаптер будет иметь приоритет при зарядке Base Unit.
5.3.1 Подключение питания
Питание с помощью адаптера
Снимите крышку кабеля с Base Unit.
Изображение 5–6 Снятие крышки кабеля Подключите адаптер к порту питания Base Unit. (выноска 1)
Предупреждение: Используйте только сертифицированный Barco адаптер, входящий в комплект поставки или поставляемый в качестве запасного. Использование другого адаптера может привести к серьезным повреждениям.
Изображение 5–7 - Проложите кабели, используя зажимы кабелей. (необязательно)
Подключите адаптер к настенной розетке.
Когда питание Base Unit будет достаточным, кольцо на передней панели загорится.
- Закройте крышку кабеля в задней части Base Unit, если нет необходимости в дополнительных подключениях.
Питание через дисплей USB-C
Снимите крышку кабеля в задней части Base Unit.
Изображение 5–8 Снятие крышки кабеля Подключите кабель USB-C к порту на задней панели Base Unit. (выноска 1)
Примечание. Это соединение можно использовать как для зарядки Base Unit, так и для отображения изображения на подключенном экране.Для CB Core:

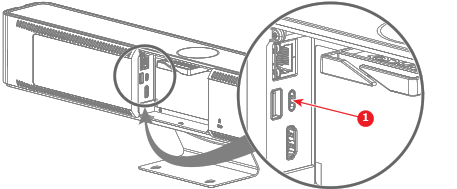

Изображение 5–9 Куда подключить кабель USB-C - 1
- Кабель USB-C
Для CB Pro:

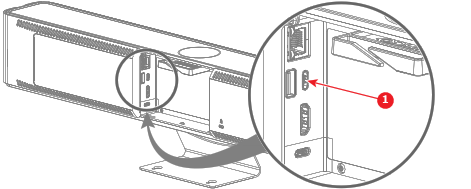

Изображение 5–10 Куда подключить кабель USB-C - 1
- Кабель USB-C
- Проложите кабели, используя зажимы кабелей. (необязательно)
Подключите кабель USB-C к порту USB-C на дисплее.
Когда питание Base Unit будет достаточным, кольцо на передней панели загорится.
- Закройте крышку кабеля в задней части Base Unit, когда нет необходимости в дополнительных подключениях.
