5.2.3 壁挂安装

关于壁式安装

CB Core, CB Pro 附有壁式安装座，可用于将其固定到墙上。需要两颗螺钉来确保 Base Unit 牢固地固定到墙上。

这两颗必需螺钉必须符合以下最低要求：

备注： CB Core, CB Pro 中不包含这些螺钉！
如何安装
  1. 定义并准备将在墙上安装 Base Unit 的位置。

  2. 将壁式安装座向 Base Unit 背面倾斜。

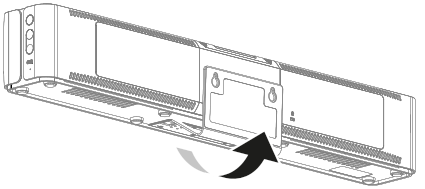

    图像 5–4 从背面看壁式安装座的倾斜方向

  3. 将符合上述要求的两颗螺钉拧入壁式安装座中的锁孔插槽。

    备注： 确保螺钉已完全拧紧！

  4. 倾斜 Base Unit 以达到所需的角度。（可选）

    图像 5–5 Base Unit 固定到墙上时可能的倾斜方向
