2.1 Base Unit

關於 ClickShare Collaboration Bar

ClickShare Collaboration Bar 用於控制和啟用 ClickShare 的功能。內建了攝影機、揚聲器、麥克風和超音波揚聲器。共有兩種版本:

國家和周邊設備

Base Unit 和周邊設備依地區而定。認證國家和適用周邊設備最新清單可以在產品支援頁面找到。如需更多資訊,請參閱 https://www.barco.com/en/support

註: Base Unit 受地區鎖定限制,僅能在其原始地區使用,無法於其他地區運作
組件

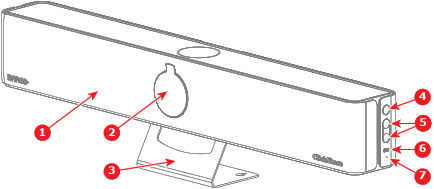

包含隱私蓋板的前視圖

圖片 2–1
1
前側蓋板
2
攝影機隱私門
3
壁掛安裝座/支架
4
電源按鈕
5
音量控制
6
用於配對 Button 的 USB-C™ 連接埠
7
重設按鈕

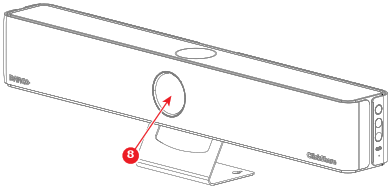

未含隱私蓋板的前視圖

圖片 2–2
8
攝影機鏡頭

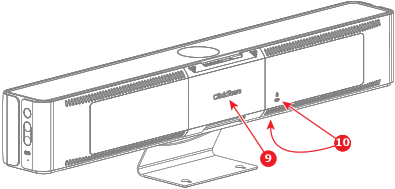

含纜線蓋板的後視圖

圖片 2–3
9
纜線蓋板
10
Kensington™ 防盜鎖

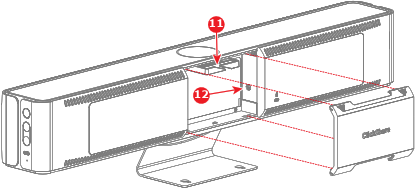

未含纜線蓋板的後視圖

圖片 2–4 纜線蓋板已移除的後視圖
11
纜線綁線
12
電源連接

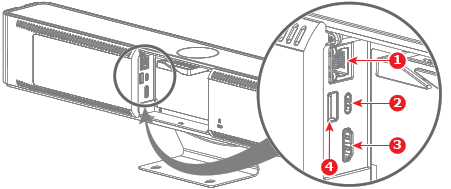

CB Core 連接結構後視圖

圖片 2–5
1
LAN 連接埠
2
USB-C™ 連接埠
3
HDMI™ out 連接埠
4
USB-A 埠

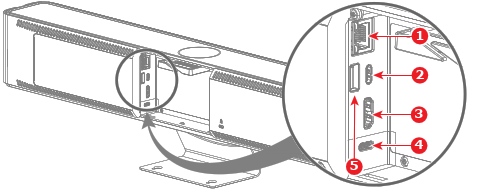

CB Pro 連接結構後視圖

圖片 2–6 無纜線蓋板的 CB Pro
1
LAN 連接埠
2
USB-C™ 連接埠
3
HDMI™ out 連接埠
4
USB-C™ 連接埠
5
USB-A 埠
LED 環形燈

Base Unit 攝影機周圍有 LED 燈環。LED 燈環的顏色與動態效果會顯示 Base Unit 及其周邊設備目前的狀態。可能狀態之相關細節,請參閱下表:

LED 狀態含義
呼吸白

開機

待機

紅色 - 紫色轉圈圈動畫

開始分享

更新韌體

白色恆亮

正在分享畫面

裝置已開機

紫色周邊設備使用中
紅色麥克風已靜音
閃爍綠色配對進行中
紅色閃爍錯誤
