4.10 توصيل EC-30

المتطلبات المسبقة

يلزم وجود جهاز كمبيوتر مُثبّت عليه Event Master Toolset ومنفذ ‘USB من النوع A’ مجاني لاستخدام وحدة التحكم. لمزيد من المعلومات حول كيفية تثبيت Event Master Toolset، راجع “تثبيت Event Master Toolset”.

نبذة عن طاقة EC-30

يحتوي EC-30 على مهايئ طاقة مخصص يتم توصيله مع الوحدة. يجب استخدام مهايئ الطاقة هذا لتشغيل EC-30.

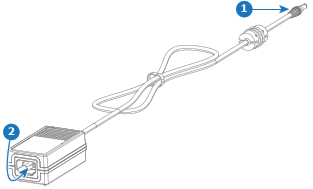

صورة 4–18
1
قابس المهايئ
2
منفذ الطاقة
كيفية التوصيل

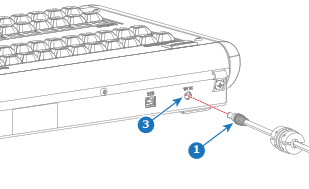

  1. قم بتوصيل قابس المهايئ (المرجع 1) بمنفذ طاقة EC-30 (المرجع 3).

    صورة 4–19

  2. قم بتوصيل كبل طاقة من مقبس الحائط إلى منفذ الطاقة (المرجع 2).

    صورة 4–20

    يرتد الضوء ذهابًا وإيابًا بين أزرار ‘الوجهة’.

  3. قم بتوصيل كبل ‘USB من النوع B إلى USB من النوع A’ من منفذ ‘USB من النوع B’ في EC-30 (المرجع 4) إلى منفذ ‘USB من النوع A’ لجهاز الكمبيوتر.

    صورة 4–21

    يتوقف الضوء المرتد عند إجراء الاتصال بجهاز الكمبيوتر.

  4. قم بتشغيل تطبيق Event Master Toolset على جهاز الكمبيوتر المتصل.

  5. هل هناك مطالبة بتثبيت برنامج تشغيل وحدة التحكم؟

    • إذا كانت الإجابة بنعم، قم بتثبيت برنامج التشغيل.
    • إذا كانت الإجابة بلا، لا يلزم اتخاذ أي إجراءات أخرى.
