الموقع

1. شريط التنقل الجانبي: Configuration (التكوين)
2. نافذة العمل المركزية: Detail View (عرض التفاصيل)
3. اللوحة اليمنى: Output (الإخراج) > MVR (العارض المتعدد)

نبذة عن العارض المتعدد

يتم إنشاء أنظمة العرض المتعدد تلقائيًا بواسطة الوحدة. لا يمكن حذف أنظمة العرض المتعدد هذه. كما أنه من غير الممكن إنشاء أنظمة عرض متعدد إضافية.

عندما يتم تعيين العارض المتعدد مباشرةً إلى أحد الإخراجات، يتم دفق تخطيط العارض المتعدد بالكامل على هذا الإخراج دون الحاجة إلى تكوينات إضافية. لمزيد من المعلومات حول كيفية إدارة تخطيطات العارض المتعدد، راجع “MVR”.

كيفية التهيئة

1. هل يوجد أكثر من وحدة واحدة في النظام؟

   • إذا كانت الإجابة بنعم، فحدد الوحدة المطلوبة من أزرار الاختيار اللاسلكي (المرجع 11 أو 18) في اللوحة اليمنى.
   • إذا كانت الإجابة بلا، انتقل إلى الخطوة التالية.

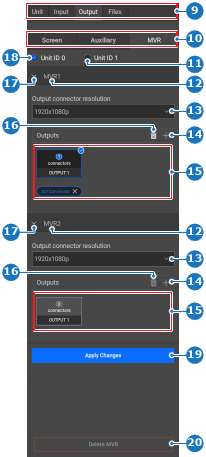

2. انقر مرتين على الاسم (المرجع 12، صورة 8–69) الخاص بالعارض المتعدد المطلوب لإعادة تسميته.



   تلميح: قم بتقديم أسماء واضحة تعكس الغرض المقصود.
3. حدد الدقة المطلوبة من القائمة المنسدلة ضمن Output connector resolution (دقة موصِّل الإخراج) (المرجع 13، صورة 8–69).
4. انقر على حقل الإخراج في قسم Outputs (الإخراجات) (المرجع 15، صورة 8–69) لتعيين العارض المتعدد إلى الإخراج.

5. انقر على الموصِّل المطلوب (المرجع 4) في نافذة العمل المركزية لتعيين الإخراج.



   ملاحظة: يمكن تحديد موصلات الإخراج من الوحدة ذاتها فقط.



   تتم إضافة اسم الموصِّل أسفل حقل الإخراج.

6. هل يجب تعديل الإعدادات المتقدمة من العارض المتعدد؟

   • إذا كانت الإجابة بنعم، فانقر على الاسم (المرجع 12، صورة 8–69) الخاص بالعارض المتعدد المطلوب في اللوحة اليمنى. انتقل إلى الخطوة التالية.
   • إذا كانت الإجابة بلا، انتقل إلى الخطوة 8.

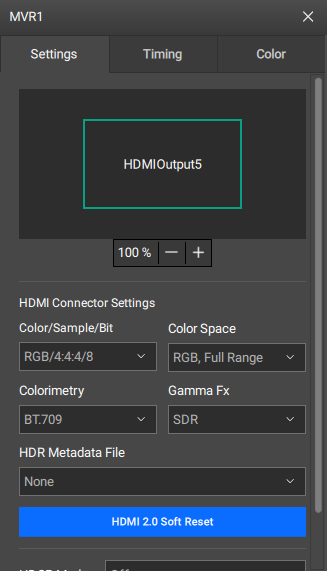

   تظهر نافذة منبثقة في منطقة العمل المركزية.

7. قم بتحرير أي إعدادات مطلوبة في النافذة المنبثقة.



   ملاحظة: تتطلب بعض الإعدادات معرفة متقدمة. تأكد من التدريب الكافي وفهم الإعدادات قبل التحرير.


   تلميح: يمكن نقل هذه النافذة المنبثقة إلى أي مكان داخل منطقة العمل المركزية.



8. انقر على رمز الحفظ () في العنوان.
