الموقع
- شريط التنقل الجانبي:
- نافذة العمل المركزية:
- اللوحة اليمنى: > أو
8.10.7.5 تحرير وجهات الشاشات
كيفية التحرير
حدد الوجهة المطلوبة باستخدام إحدى الطرق التالية:
- انقر على الوجهة المطلوبة في القسم المعيّن (المرجع 3) في نافذة العمل المركزية.
- انقر على موصِّل الإخراج المطلوب (المرجع 4) في نافذة العمل المركزية.
- حدد الوجهات المطلوبة من اللوحة اليمنى تحت (المرجع 28) أو (المرجع 39).
ملاحظة: يمكن تحديد خيار واحد فقط في كل مرة.
تلميح: تنعكس التحديدات من إحدى الطرق تلقائيًا في الطرق الأخرى أيضًا.
صورة 8–57 - 1
- تفاصيل الوحدة
- 2
- مؤشر مورد الشاشة
- 3
- نظرة عامة على تعيين المورد المُستخدَم/المتاح
- 4
- حالة موصل بطاقة Event Master
- 5
- حالة اتصال جهاز تزامن الإشارات
- 6
- حالة اتصال LTC (غير مدعومة بعد)
- 7
- حالة اتصال Dante audio (غير مدعومة بعد)
- 8
- حالة اتصال الطاقة
صورة 8–58 - 9
- تحديد الفئة
- 10
- تحديد الإخراج
- 11
- زر وجهة الشاشة الجديدة
- 12
- حقل إدخال اسم وجهة الشاشة
- 13
- القائمة المنسدلة لدقة موصِّل الإخراج
- 14
- زر تحديث البكسلات الأفقية والرأسية
- 15
- منطقة مزج العرض الرأسي
- 16
- حذف زر الإخراج المحدد
- 17
- إنشاء زر إخراج إضافي
- 18
- نظرة عامة على إخراج وجهة الشاشة
- 19
- زر الإلغاء
- 20
- زر التأكيد
- 21
- زر نسخ الإخراج
- 22
- منطقة مزج العرض الأفقي
- 23
- حقل إدخال وحدات البكسل الأفقية لوجهة الشاشة
- 24
- حقل إدخال وحدات البكسل الرأسية لوجهة الشاشة
- 25
- نوع وجهة شاشة جهاز العرض
- 26
- نوع وجهة شاشة LED
- 27
- اسم التحديد الحالي
- 28
- قائمة وجهة الشاشة
- 29
- حذف زر وجهة الشاشة
صورة 8–59 - 9
- تحديد الفئة
- 10
- تحديد الإخراج
- 30
- زر الوجهة المساعدة الجديد
- 31
- حقل إدخال اسم الوجهة المساعدة
- 32
- القائمة المنسدلة لدقة موصِّل الإخراج
- 33
- إنشاء زر إخراج إضافي
- 34
- نظرة عامة على إخراج الوجهة المساعدة
- 35
- زر الإلغاء
- 36
- زر التأكيد
- 37
- حذف زر الإخراج المحدد
- 38
- اسم التحديد الحالي
- 39
- قائمة الوجهة المساعدة
- 40
- حذف زر الوجهة المساعدة

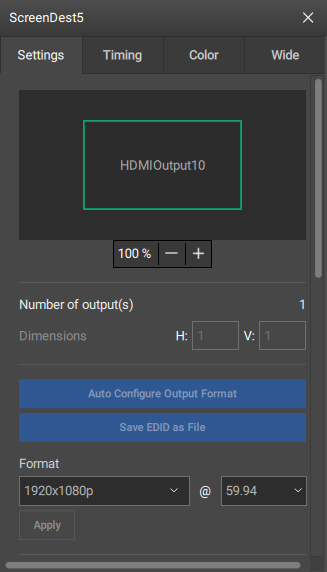

تنبثق نافذة تفاصيل في منطقة العمل المركزية.
قم بتحرير أي إعدادات مطلوبة في النافذة المنبثقة.
ملاحظة: تتطلب بعض الإعدادات معرفة متقدمة. تأكد من التدريب الكافي وفهم الإعدادات قبل التحرير.تلميح: يمكن نقل هذه النافذة المنبثقة إلى أي مكان داخل منطقة العمل المركزية.تلميح: إذا كانت هناك موارد وجهة شاشة كافية متاحة، فيمكن زيادة كمية طبقات المزج. لمزيد من المعلومات، راجع “الموارد”.
صورة 8–60 - انقر على رمز الحفظ (
) في العنوان.
