نبذة عن التركيب على الحامل

تم تصميم Encore3 بحيث يتم تثبيته على الحامل من الجانب الخلفي والجانب الأمامي. يساعد ذلك في الحفاظ على سلامة الوحدة.

الأدوات المطلوبة

• مفك فيليبس PH2
• مفك براغي Torx T20

الأجزاء المطلوبة

• الحامل
• الكتيفات الجانبية
• الدعامات الجانبية
• المسامير

كيفية التركيب

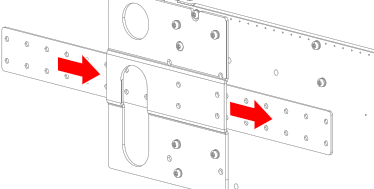

1. حرّك الدعامات الجانبية في النتوءات الموجودة في كل واقي موصِّل خلفي كما هو موضح.

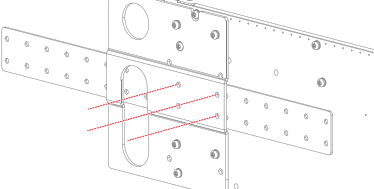

2. أحكِم تثبيت الدعامات الجانبية على Encore3 كما هو موضح. استخدم مفك براغي T20 Torx.



   ملاحظة: تأكد من بروز ما يكفي من الدعامات الجانبية. يجب أن تمر هذه من خلال الكتيفات الجانبية.

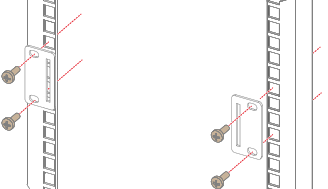

3. أحكِم تثبيت كتفيتين جانبيتين بأربعة براغي على الارتفاع المطلوب في الجزء الخلفي من الحامل. استخدم مفك براغي فيليبس PH2.



4. أدخِل برغيين جزئيًا على أدنى ارتفاع مطلوب في الجزء الأمامي من الحامل. استخدم مفك براغي فيليبس PH2.

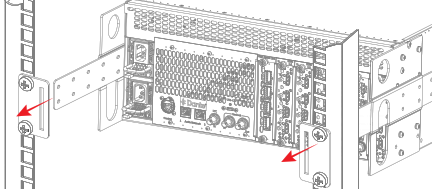

5. قم بتوجيه الدعامات الجانبية المرفقة عبر الكتيفات الجانبية المُجهزة في الجزء الخلفي من الحامل.



   تنبيه: ارفع الوحدة مستعينًا بشخصين، أحدهما في الأمام والآخر في الخلف. يجب أن تظل الوحدة مستوية أثناء إجراء التركيب بالكامل لتجنب إتلاف الإطار أو الحامل.

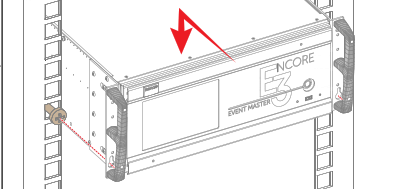

6. قم بتعليق فتحات المفاتيح Encore3 فوق البرغيين الموجودين في الجزء الأمامي من الحامل واضغط لأسفل لقفل المفاتيح.



   يمكن للشخص الثاني ترك اللوحة الخلفية.

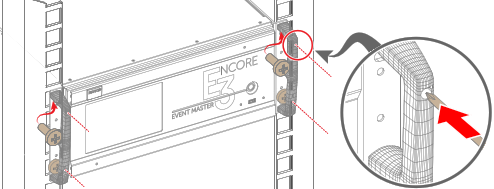

7. أحكِّم تثبيت Encore3 على الحامل باستخدام أربعة براغي. استخدم مفك براغي فيليبس PH2.



   تلميح: وجّه مفك البراغي عبر الفتحات الموجودة في المقابض لسهولة الوصول.
