2.5.4 EC-210

ملاحظة: إن Event Master Toolset يتطلب تشغيل EC-210، الإصدار 10.1 أو أعلى لتشغيله.
نظرة عامة

وحدة تحكم EC-210 عبارة عن وحدة تحكم وجهاز مستقل Event Master Toolset. الأجهزة الداخلية قادرة على تشغيل Event Master Toolset على شاشتَي اللمس المدمجتين و/أو شاشة خارجية متصلة. تسمح الأزرار والمقابض القابلة للبرمجة وشريط T القابل للبرمجة بمعظم الإجراءات الممكنة ضمن واجهة المستخدم Event Master Toolset.

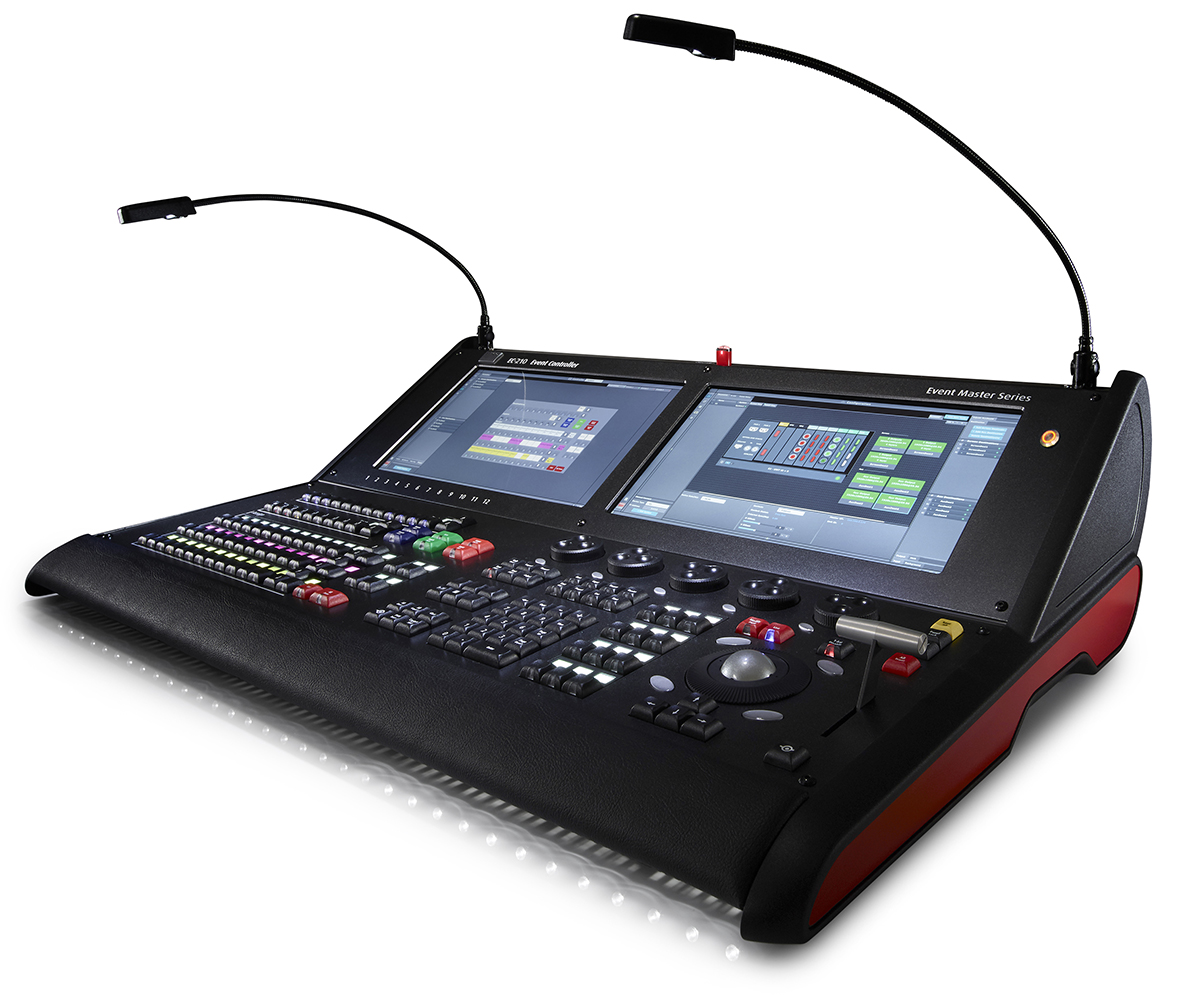

صورة 2–21
Glassfish

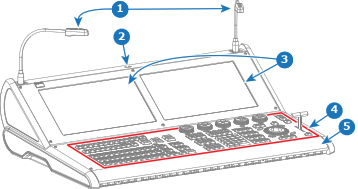

المنظر الأمامي:

صورة 2–22
1
أضواء مرنة
2
منفذ USB من النوع A
3
شاشات اللمس
4
منطقة الأزرار
5
مسند الذراع

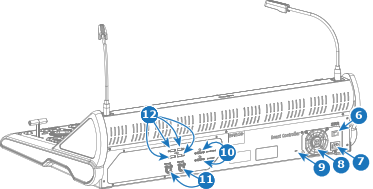

المنظر الخلفي:

صورة 2–23
6
مفتاح الطاقة
7
منفذ الطاقة
8
مروحة إمداد الطاقة
9
قفل Kensington™
10
منفذ إخراج HDMI™
11
منفذ إدخال HDMI™
12
منفذا LAN
13
4 منافذ USB من النوع A
مخطط Button "الزر"
تلميح: لمزيد من المعلومات حول وظائف كل زر، راجع “استخدام وحدات تحكم Event Master”.
صورة 2–24
1
زر المساعدة/الخطأ
2
المشفرات الدوارة
3
أزرار الإنتاج المباشر
4

أزرار إعدادات وحدة التحكم

(موقعان)

5
أزرار الانتقال (موقعان)
6
شريط T
7
منطقة التنقل
8
عين Barco (موقعان)
9
أزرار الأسهم
10
أزرار الإجراءات
11
أزرار مخصصة
12
3 صفوف لتعيين الأزرار
13
أزرار الطبقة
14
أزرار وجهة الشاشة
