8.13.6 جدولة إشارة
نبذة عن جدولة إشارة
تبدأ الجدولة تلقائيًا في تشغيل الإشارات التي يجب تشغيلها في إطار زمني منتظم يمكن التنبؤ به. تعتمد الأطر الزمنية على مصدر زمني مكوّن إما على الشبكة أو مكوّن في الوحدة. لمزيد من المعلومات حول إعدادات الوقت لوحدة، راجع “إعداد الوقت”.
كيفية الجدولة
حدد مصدر الوقت من القائمة المنسدلة بعد (المرجع 19).
ملاحظة: إذا كان قيد ‘إيقاف التشغيل’، فلا يمكن استخدام الجدولة.
صورة 8–146 - 1
- تحديد الفئة
- 19
- القائمة المنسدلة لمصدر الوقت
انقر على رمز التقويم (
) للإشارة المطلوبة (المرجع 11) في علامة تبويب في اللوحة اليمنى.

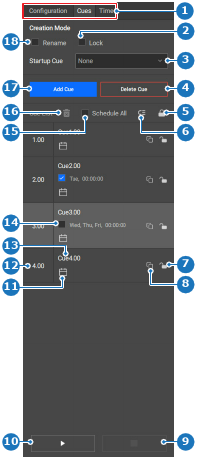

صورة 8–147 - 1
- تحديد الفئة
- 2
- خانة اختيار قفل الإشارة الجديدة
- 3
- القائمة المنسدلة لإشارة بدء التشغيل
- 4
- زر حذف الإشارة المحددة
- 5
- قفل جميع الإشارات
- 6
- إعادة ترتيب الإشارات
- 7
- قفل إشارة محددة أو إلغاء قفلها
- 8
- نسخ إشارة
- 9
- إيقاف الإشارة الحالية
- 10
- تشغيل الإشارة الحالية أو إيقافها مؤقتًا
- 11
- قائمة الجدولة
- 12
- حقل إدخال معرّف الإشارة
- 13
- حقل إدخال اسم الإشارة
- 14
- خانة اختيار الجدول الزمني للإشارة
- 15
- خانة اختيار جدولة جميع الإشارات
- 16
- إزالة الجدول الزمني من الإشارة المحددة
- 17
- زر إضافة الإشارة
- 18
- خانة اختيار إعادة تسمية الإشارة الجديدة
يتم عرض قائمة بالجدول الزمني.
تحقّق من الأيام المطلوبة (المرجع 24) حيث يجب أن يتم تشغيل الإشارة.

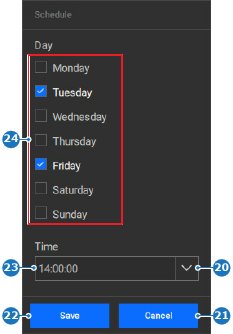

صورة 8–148 - 20
- القائمة المنسدلة للوقت
- 21
- زر الإلغاء
- 22
- زر Save (حفظ)
- 23
- حقل إدخال الوقت
- 24
- خانات اختيار اليوم
اضبط الوقت المطلوب للإشارة باستخدام إحدى الطرق التالية:
- أدخِل الوقت في حقل إدخال الوقت (المرجع 23، صورة 8–148).
- حدد الوقت المطلوب من القائمة المنسدلة للوقت (المرجع 20، صورة 8–148).
انقر على (المرجع 22، صورة 8–148).
تتم إضافة الجدول الزمني تحت اسم الإشارة (المرجع 14، صورة 8–147).
حدد خانة الاختيار (
) أمام الجدول الزمني المطلوب (المرجع 14، صورة 8–147) أو أمام (المرجع 15، صورة 8–147) لتنشيط الإشارة.يتم تشغيل الإشارة تلقائيًا خلال جميع إدخالات الوقت المحدد في الفواصل الزمنية المختارة كل أسبوع.
- انقر على رمز الحفظ (
) في العنوان.
