الموقع

1. شريط التنقل الجانبي: Tally (مؤشر البث)
2. اللوحة اليمنى: Tally (مؤشر البث)

نبذة عن تعيين مؤشر البث

يمكن تعيين كل إدخال من الإدخالات إلى مؤشر بث. يمكن أن يكون لمؤشر البث هذا وظائف مختلفة لكل وجهة محتملة. الوظائف التالية ممكنة:

• None (بلا)، سيكون مصباح مؤشر البث منطفئًا دائمًا.
• PGM، سيتحول مصباح مؤشر البث إلى اللون الأحمر عندما يكون الإدخال في برنامج الوجهة.
• PVW، سيتحول مصباح مؤشر البث إلى اللون الأخضر عندما يكون الإدخال في معاينة الوجهة.
• PGM-PVW، سيتحول مصباح مؤشر البث إلى اللون الأحمر عندما يكون الإدخال في البرنامج وإلى اللون الأخضر عندما يكون الإدخال في معاينة الوجهة.

كيفية التعيين

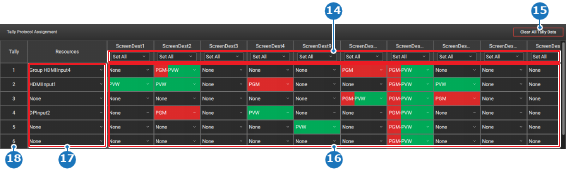

1. حدد الإدخال المطلوب لكل مؤشر بث في القائمة المنسدلة لعمود Resources (الموارد) (المرجع 17، صورة 8–151).



   تلميح: سيؤدي تحديد None (بلا) كإدخال إلى تعطيل بروتوكول مؤشر البث لرقم مؤشر البث ذلك.

2. قم بتعيين الوظيفة المطلوبة باستخدام واحدة أو أكثر من الطرق التالية:

   • تعيين واحد، حدد الوظيفة المطلوبة من القائمة المنسدلة في شبكة التكوين (المرجع 16، صورة 8–151). انتقل إلى الخطوة 7.
   • تعيين الوجهة المجمعة، حدد الوظيفة المطلوبة من القائمة المنسدلة لتعيين الوجهة المجمعة (المرجع 14، صورة 8–151). انتقل إلى الخطوة 7.
   • تعيين مؤشر البث المجمع، انتقل إلى الخطوة التالية.


   تلميح: لإزالة تكوين مؤشر البث، انقر على Clear All Tally Data (مسح جميع بيانات مؤشر البث) (المرجع 15).



3. حدد الوظيفة المرغوبة من Set bus combo (تعيين مجموعة النواقل) (المرجع 6) في اللوحة اليمنى.



4. قم بتعيين قيمة بدء مؤشر البث بعد From Tally Start# (من رقم بدء مؤشر البث) باستخدام إحدى الطرق التالية:

   • إدخال قيمة (المرجع 12، صورة 8–152): أدخِل أي قيمة مرغوبة بين ‘1’ و‘64’ في حقل الإدخال.
   • استخدام الزرين + و-: انقر على الزر + (المرجع 13، صورة 8–152) من أجل زيادة القيمة بنقطة واحدة وعلى - (المرجع 11، صورة 8–152) من أجل تقليل القيمة بنقطة واحدة.

5. قم بتعيين قيمة بدء مؤشر البث بعد End# (رقم النهاية) باستخدام إحدى الطرق التالية:

   • إدخال قيمة (المرجع 9، صورة 8–152): أدخِل أي قيمة مرغوبة بين ‘1’ و‘64’ في حقل الإدخال.
   • استخدام الزرين + و-: انقر على الزر + (المرجع 8، صورة 8–152) من أجل زيادة القيمة بنقطة واحدة وعلى - (المرجع 7، صورة 8–152) من أجل تقليل القيمة بنقطة واحدة.

6. انقر على Apply (تطبيق) (المرجع 10، صورة 8–152).

   تحصل جميع الإدخالات في كل صف من النطاق على الوظيفة المحددة.

7. اختبر تكوين مؤشر البث. (اختياري)

   1. حدد All ON (تشغيل الكل) من القائمة المنسدلة بعد Test Tallies (اختبار مؤشرات البث) (المرجع 5، صورة 8–152).

      يضيء المصباح الموجود على كل مورد مؤشر بث معيّن.

   2. تحقق من أن مصابيح مؤشر البث تعمل على النحو المطلوب.
   3. حدد OFF (إيقاف تشغيل) من القائمة المنسدلة بعد Test Tallies (اختبار مؤشرات البث) (المرجع 5، صورة 8–152).
8. انقر على رمز الحفظ () في العنوان.
