8.10.6.1 المعدل الأصلي للنظام
نبذة عن المعدل الأصلي للنظام
يحدد معدل النظام الأصلي نبضة الساعة التي تعمل بها الوحدات، بوحدة الهرتز. يُنصح بضبط المعدل الأصلي لجميع الأجهزة على نفس تردد الهرتز. يضمن ذلك وجود الحد الأدنى من الإطارات أو الفجوات عند التواصل أو التعامل مع الإشارات.
المعدل الأصلي للنظام وجهاز تزامن الإشارات
يستخدم جهاز تزامن الإشارات المعدل الأصلي للنظام للحفاظ على المزامنة بين الأجهزة الأخرى. يتبع معدل خروج جهاز تزامن الإشارات دائمًا نفس تردد المعدل الأصلي للنظام. لمزيد من المعلومات حول جهاز تزامن الإشارات، راجع “جهاز تزامن الإشارات”.
كيفية التعيين
هل اللوحة السفلية مخفية؟
- إذا كانت الإجابة بنعم، فانقر على قائمة البرجر (
). انتقل إلى الخطوة التالية. - إذا كانت الإجابة بلا، انتقل إلى الخطوة التالية.
- إذا كانت الإجابة بنعم، فانقر على قائمة البرجر (
حدد المعدل الأصلي المطلوب للنظام من القائمة المنسدلة بعد (المرجع 19).
تلميح: لا يمكن قفل جهاز تزامن الإشارات إلا على معدل خارجي عندما يكون المعدل المرجعي نصف أو مساويًا أو ضعف المعدل الأصلي للنظام.

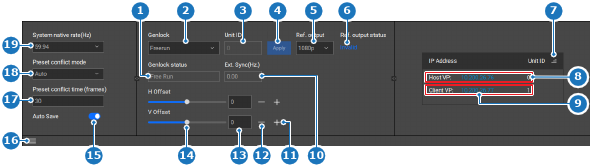

صورة 8–29 - 1
- تسمية وضع جهاز تزامن الإشارات الحالي
- 2
- القائمة المنسدلة لوضع جهاز تزامن الإشارات
- 3
- معرّف الوحدة الممكّن عليها جهاز تزامن الإشارات
- 4
- زر تطبيق إعدادات جهاز تزامن الإشارات
- 5
- القائمة المنسدلة للإخراج المرجعي لجهاز تزامن الإشارات
- 6
- الحالة الحالية للإخراج المرجعي لجهاز تزامن الإشارات
- 7
- زر فرز معرّف الوحدة
- 8
- تفاصيل الوحدة المضيفة
- 9
- تفاصيل وحدة العميل
- 10
- تسمية حالة مزامنة جهاز تزامن الإشارات
- 11
- زر زيادة الإزاحة
- 12
- زر تقليل الإزاحة
- 13
- حقل إدخال الإزاحة
- 14
- شريط تمرير الإزاحة
- 15
- تبديل الحفظ التلقائي
- 16
- إظهار أو إخفاء اللوحة السفلية
- 17
- حقل إدخال إطارات تعارض الإعدادات المسبقة
- 18
- القائمة المنسدلة لوضع تعارض الإعدادات المسبقة
- 19
- القائمة المنسدلة للمعدل الأصلي للنظام
- انقر على رمز الحفظ (
) في العنوان.
