المتطلبات المسبقة
يلزم وجود جهاز كمبيوتر مُثبّت عليه Event Master Toolset ومنفذ ‘USB من النوع A’ مجاني لاستخدام وحدة التحكم. لمزيد من المعلومات حول كيفية تثبيت Event Master Toolset، راجع “تثبيت Event Master Toolset”.
4.11 توصيل EC-50
نبذة عن طاقة EC-50
يحتوي EC-50 على مهايئ طاقة مدمج. يجب توصيل مهايئ الطاقة الداخلي هذا فقط بمقابس الطاقة المُصنّفة حتى 230 فولت.
كيفية التوصيل
قم بتوصيل كبل طاقة من مقبس الحائط إلى منفذ الطاقة (المرجع 1).
صورة 4–22 عيّن مفتاح الطاقة (المرجع 2) في وضع ‘التشغيل’.
صورة 4–23 يرتد الضوء ذهابًا وإيابًا بين أزرار ‘الوجهة’.
قم بتوصيل كبل ‘USB من النوع B إلى USB من النوع A’ من منفذ ‘USB من النوع B’ في EC-50 (المرجع 3) إلى منفذ ‘USB من النوع A’ لجهاز الكمبيوتر.
صورة 4–24 يتوقف الضوء المرتد عند إجراء الاتصال بجهاز الكمبيوتر.
قم بتوصيل كبل DVI من منفذ ‘إخراج DVI’ بجهاز الكمبيوتر إلى منفذ ‘DVI-D’ (المرجع 4) الخاص بـ EC-50.
صورة 4–25 يظهر سطح مكتب جهاز الكمبيوتر على شاشة لمس EC-50.

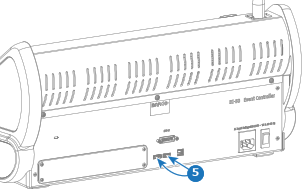

قم بتوصيل لوحة مفاتيح و/أو ماوس بأي من منافذ ‘USB من النوع A’ الخاص بـ EC-50 (المرجع 5). (اختياري)
صورة 4–26 - قم بتشغيل تطبيق Event Master Toolset على جهاز الكمبيوتر المتصل.
هل هناك مطالبة بتثبيت برنامج تشغيل وحدة التحكم؟
- إذا كانت الإجابة بنعم، قم بتثبيت برنامج التشغيل.
- إذا كانت الإجابة بلا، لا يلزم اتخاذ أي إجراءات أخرى.
