2.5.3 EC-50

نظرة عامة

وحدة تحكم EC-50 عبارة عن وحدة تحكم توفر أزرارًا قابلة للبرمجة وشريط T وشاشة لمس مدمجة.

صورة 2–17
Glassfish

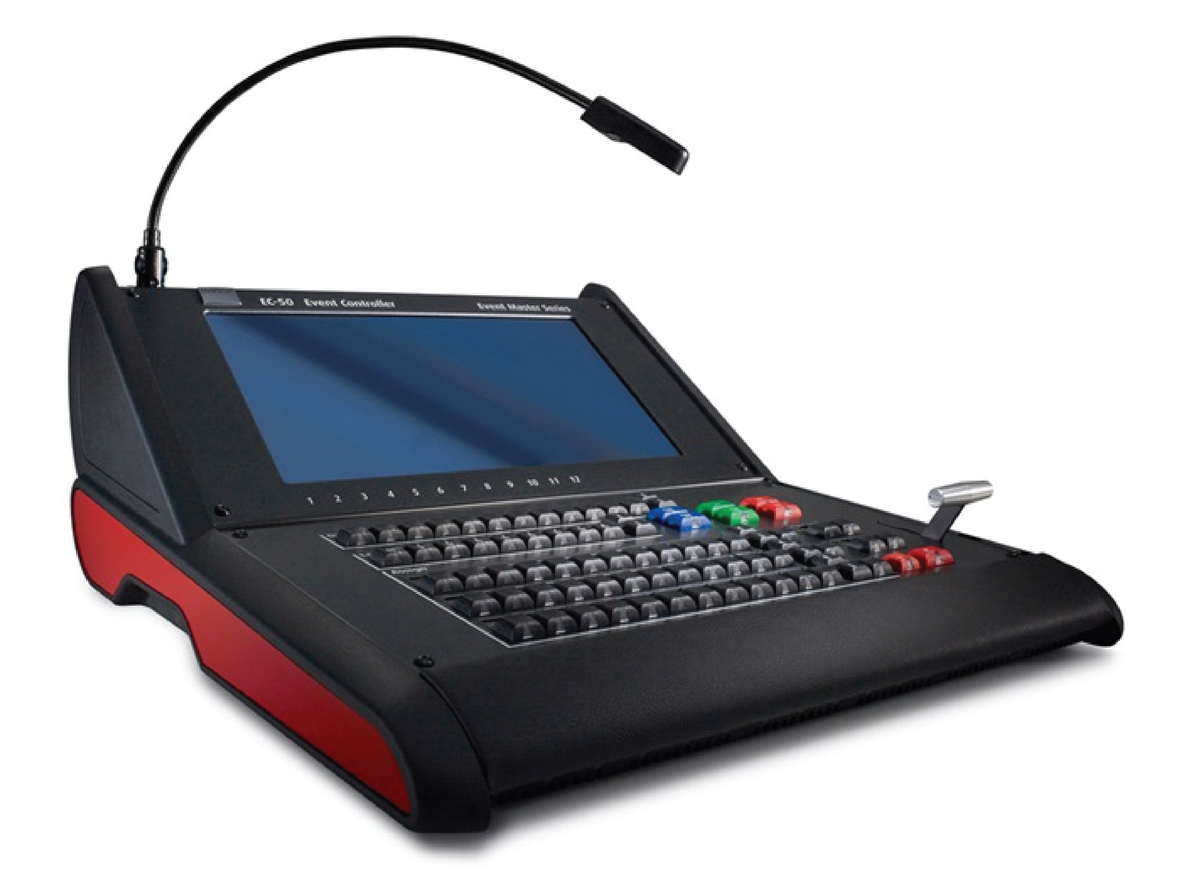

المنظر الأمامي:

صورة 2–18
1
ضوء مرن
2
شاشة اللمس
3
منطقة الأزرار
4
مسند الذراع

المنظر الخلفي:

صورة 2–19
5
مفتاح الطاقة
6
منفذ الطاقة
7
منفذ USB من النوع B
8
منفذ إدخال DVI-D
9
منافذ USB من النوع A
10
فتحة التوسيع
11
قفل Kensington™
مخطط Button "الزر"
تلميح: لمزيد من المعلومات حول وظائف كل زر، راجع “استخدام وحدات تحكم Event Master”.
صورة 2–20
1
شريط T
2
أزرار مخصصة
3
أزرار التحويل
4
3 صفوف لتعيين الأزرار
5
أزرار الطبقة
6
أزرار وجهة الشاشة
