Emplacement

1. Barre de navigation latérale : Configuration
2. Fenêtre de travail centrale : Link Resources (Ressources associées)

À propos des ressources de liaison

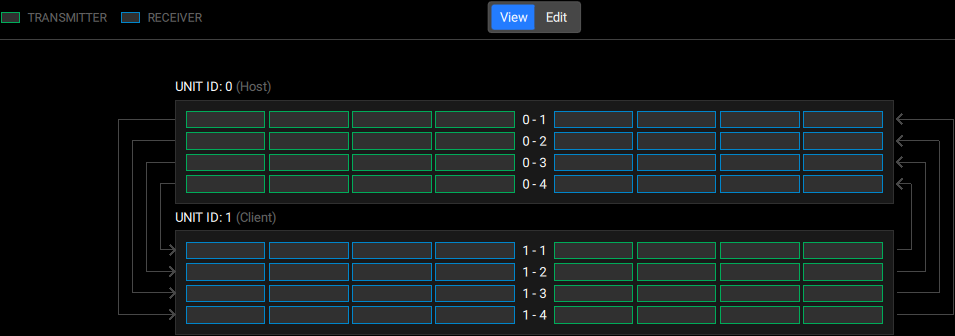

La section Ressources de liaison présente la répartition de la bande passante sur les fibres de connexion. Chaque fois qu’une ressource est envoyée d’une unité à l’autre, celle-ci réserve un bloc d’émission (TX) et un bloc de réception (RX) dans les deux sens. Ces blocs sont alors réservés exclusivement à ce trafic. Ils restent verrouillés même lorsqu’aucun transfert n’est en cours ou que la ressource n’est plus utilisée ou active.

Les utilisateurs avancés peuvent personnaliser ou libérer tous les blocs réservés. Cela signifie qu’ils peuvent déterminer quel émetteur envoie quelle ressource et quel récepteur accepte quelle ressource. Cela offre davantage de souplesse, car l’utilisateur peut indiquer une seule direction et libérer les blocs réservés à des éléments qui ne sont plus d’actualité.

Toutefois, des erreurs dans le mappage des ressources liées entraîneront un comportement inattendu et la perte d’images. C’est pour cette raison que la modification est réservée aux utilisateurs avancés.

Remarque : Demandez une formation complémentaire à Barco avant de tenter de modifier les ressources liées.
