8.10.9 Configuration de la MVR

Emplacement
  1. Barre de navigation latérale : Configuration
  2. Fenêtre de travail centrale : Detail View (Vue détaillée)
  3. Panneau de droite : Output (Sortie) > MVR
À propos de la MVR

Les MVR sont créées automatiquement par l’unité. Ces MVR ne peuvent pas être supprimées. Il n’est pas non plus possible de créer des MVR supplémentaires.

Lorsqu’une MVR est directement attribuée à une sortie, l’ensemble de la disposition de la MVR est transmis sur cette sortie sans qu’aucune configuration supplémentaire ne soit nécessaire. Pour en savoir plus sur la gestion des dispositions de MVR, voir “MVR”.

Pour configurer...

  1. Le système comprend-il plusieurs unités ?

    • Si c’est le cas, sélectionnez l’unité souhaitée à l’aide des boutons radio (référence 11 ou 18) dans le panneau de droite.
    • Si ce n’est pas le cas, passez à l’étape suivante.

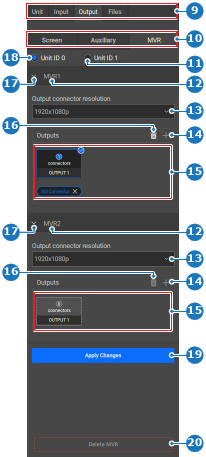

    Image 8–69
    9
    Sélection d’une catégorie
    10
    Sélection de la sortie
    11
    Bouton radio de l’identifiant de l’unité 1
    12
    Champ de saisie du nom de la MVR
    13
    Menu déroulant de la résolution du connecteur de sortie
    14
    Bouton Créer une sortie supplémentaire
    15
    Aperçu de la sortie de la destination MVR
    16
    Bouton Supprimer la sortie sélectionnée
    17
    Bouton Réduire la section
    18
    Bouton radio de l’identifiant de l’unité 0
    19
    Bouton Appliquer
    20
    Bouton Supprimer

  2. Double-cliquez sur le nom (référence 12, Image 8–69) de la MVR que vous souhaitez renommer.

    Conseil : Choisissez des noms explicites qui traduisent l’objectif visé.
  3. Sélectionnez la résolution souhaitée dans le menu déroulant sous Output connector resolution (Résolution du connecteur de sortie) (référence 13, Image 8–69).
  4. Cliquez sur le champ de sortie dans la section Outputs (Sorties) (référence 15, Image 8–69) pour attribuer la MVR à la sortie.

  5. Cliquez sur le connecteur souhaité (référence 4) dans la fenêtre de travail centrale pour mapper la sortie.

    Remarque : Seuls les connecteurs de sortie provenant de la même unité peuvent être sélectionnés.
    Image 8–70
    1
    Détails de l’unité
    2
    Témoin de ressources de l’écran
    3
    Présentation du mappage des ressources utilisées/disponibles
    4
    État du connecteur de carte Event Master
    5
    État de la connexion Genlock
    6
    État de la connexion LTC (fonctionnalité non encore prise en charge)
    7
    État de la connexion Dante audio (fonctionnalité non encore prise en charge)
    8
    État de la connexion électrique

    Le nom du connecteur est ajouté sous le champ de sortie.

  6. Faut-il modifier les réglages avancés de la MVR ?

    • Si c’est le cas, cliquez sur le nom (référence 12, Image 8–69) de la MVR souhaitée dans le panneau de droite. Passez à l’étape suivante.
    • Si ce n’est pas le cas, passez à l’étape 8.

    Une fenêtre contextuelle s’affiche dans la zone de travail centrale.

  7. Modifiez les réglages souhaités dans la fenêtre contextuelle.

    Remarque : Certains réglages nécessitent des connaissances avancées. Assurez-vous d’avoir suivi une formation suffisante et de bien comprendre le contexte avant de procéder à une modification.
    Conseil : Cette fenêtre contextuelle peut être déplacée n’importe où dans la zone de travail centrale.

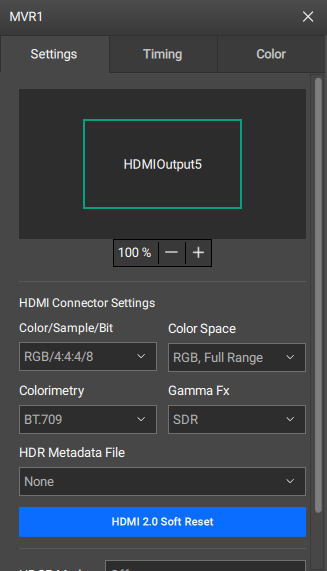

    Image 8–71
  8. Cliquez sur l’icône d’enregistrement () dans l’en-tête.
