8.10.7.5 Modification des destinations Écrans

Emplacement
  1. Barre de navigation latérale : Configuration
  2. Fenêtre de travail centrale : Detail View (Vue détaillée)
  3. Panneau de droite : Sortie (Output) > Screen (Écran) ou Auxiliary (Auxiliaire)
Comment modifier

  1. Sélectionnez la destination souhaitée en utilisant l’une des méthodes suivantes :

    • Cliquez sur la destination souhaitée dans la section attribuée (référence 3) de la fenêtre de travail centrale.
    • Cliquez sur le connecteur de sortie souhaité (référence 4) dans la fenêtre de travail centrale.
    • Sélectionnez les destinations souhaitées dans le panneau de droite, sous Screen (Écran) (référence 28) ou Aux (référence 39).
    Remarque : Une seule option peut être sélectionnée à la fois.
    Conseil : Les sélections effectuées dans une méthode se répercutent automatiquement dans les autres méthodes.
    Image 8–57
    1
    Détails de l’unité
    2
    Témoin de ressources de l’écran
    3
    Présentation du mappage des ressources utilisées/disponibles
    4
    État du connecteur de carte Event Master
    5
    État de la connexion Genlock
    6
    État de la connexion LTC (fonctionnalité non encore prise en charge)
    7
    État de la connexion Dante audio (fonctionnalité non encore prise en charge)
    8
    État de la connexion électrique
    Image 8–58
    9
    Sélection d’une catégorie
    10
    Sélection de la sortie
    11
    Nouveau bouton de destination Écran
    12
    Champ de saisie du nom de la destination Écran
    13
    Menu déroulant de la résolution du connecteur de sortie
    14
    Bouton Rafraîchir les pixels horizontaux et verticaux
    15
    Zone de mélange de projection verticale
    16
    Bouton Supprimer la sortie sélectionnée
    17
    Bouton Créer une sortie supplémentaire
    18
    Aperçu de la sortie de la destination Écran
    19
    Bouton Annuler
    20
    Bouton de confirmation
    21
    Bouton Copier la sortie
    22
    Zone de mélange de projection horizontale
    23
    Champ de saisie des pixels horizontaux de la destination Écran
    24
    Champ de saisie des pixels verticaux de la destination Écran
    25
    Type de destination de l’écran du projecteur
    26
    Type de destination de l’écran DEL
    27
    Nom de la sélection actuelle
    28
    Liste des destinations Écrans
    29
    Bouton Supprimer la destination Écran
    Image 8–59
    9
    Sélection d’une catégorie
    10
    Sélection de la sortie
    30
    Bouton Nouvelle destination auxiliaire
    31
    Champ de saisie du nom de la destination auxiliaire
    32
    Menu déroulant de la résolution du connecteur de sortie
    33
    Bouton Créer une sortie supplémentaire
    34
    Aperçu de la sortie de la destination auxiliaire
    35
    Bouton Annuler
    36
    Bouton de confirmation
    37
    Bouton Supprimer la sortie sélectionnée
    38
    Nom de la sélection actuelle
    39
    Liste des destinations auxiliaires
    40
    Bouton Supprimer la destination auxiliaire

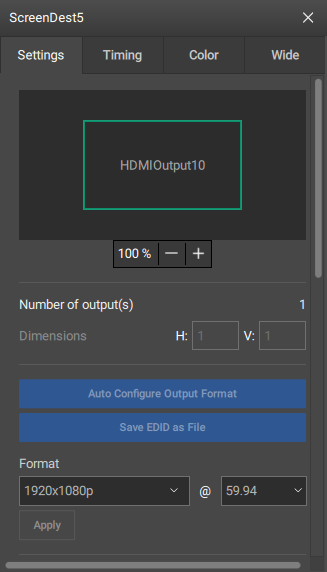

    Une fenêtre détaillée s’affiche dans la zone de travail centrale.

  2. Modifiez les réglages souhaités dans la fenêtre contextuelle.

    Remarque : Certains réglages nécessitent des connaissances avancées. Assurez-vous d’avoir suivi une formation suffisante et de bien comprendre le contexte avant de procéder à une modification.
    Conseil : Cette fenêtre contextuelle peut être déplacée n’importe où dans la zone de travail centrale.
    Conseil : Si le nombre de ressources de destination Écran disponibles est suffisant, il est possible d’augmenter le nombre de calques de mélange. Pour plus d’informations, voir la section “Ressources”.
    Image 8–60
  3. Cliquez sur l’icône d’enregistrement () dans l’en-tête.
