À propos du montage en rack
L’Encore3 est conçu pour être fixé au rack à la fois à l’arrière et à l’avant. Cela permet de préserver l’intégrité de l’unité.
4.4 Montage en rack
Outils nécessaires
- Tournevis Phillips PH2
- Tournevis Torx T20
Pièces nécessaires
- Rack
- Supports latéraux
- Rails latéraux
- Vis
Pour effectuer le montage

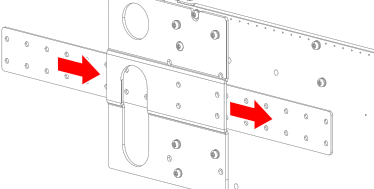

Faites glisser les rails latéraux dans les ergots de chaque protecteur de connecteur arrière, comme illustré.

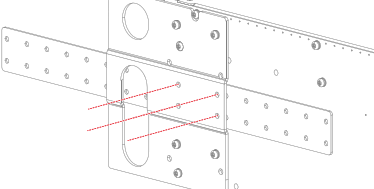

Image 4–5 Fixez les rails latéraux à l’Encore3, comme illustré. Utilisez un tournevis Torx T20.
Remarque : Veillez à ce que les rails latéraux dépassent suffisamment. Il faut les faire passer par les supports latéraux.

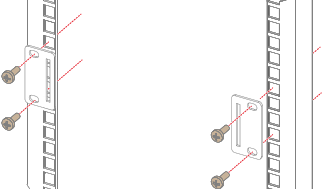

Image 4–6 Fixez les deux supports latéraux à l’aide de quatre vis à l’arrière du rack, à la hauteur souhaitée. Utilisez un tournevis Phillips PH2.
Image 4–7 Vissez partiellement deux vis à l’avant du rack, à la hauteur la plus basse souhaitée. Utilisez un tournevis Phillips PH2.

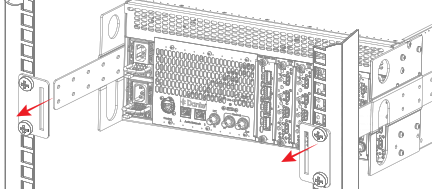

Image 4–8 Faites passer les rails latéraux fournis dans les supports latéraux prévus à cet effet à l’arrière du rack.
Prudence : Soulevez l’unité à deux, une personne à l’avant et une autre à l’arrière. L’unité doit rester à niveau pendant toute la procédure de montage afin d’éviter d’endommager le châssis ou le support.

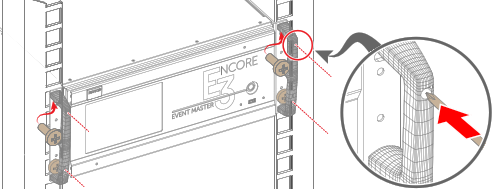

Image 4–9 Accrochez les œillets de l’Encore3 sur les deux vis situées à l’avant du rack, puis appuyez vers le bas pour les fixer.

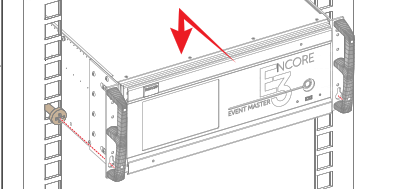

Image 4–10 La deuxième personne peut lâcher l’arrière.
Fixez l’Encore3 au rack à l’aide de quatre vis. Utilisez un tournevis Phillips PH2.
Conseil : Insérez le tournevis dans les fentes des poignées pour faciliter l’accès.
Image 4–11
