2.5.4 EC-210

Remarque : L’EC-210 nécessite la version 10.1 ou une version ultérieure de l’Event Master Toolset pour fonctionner.

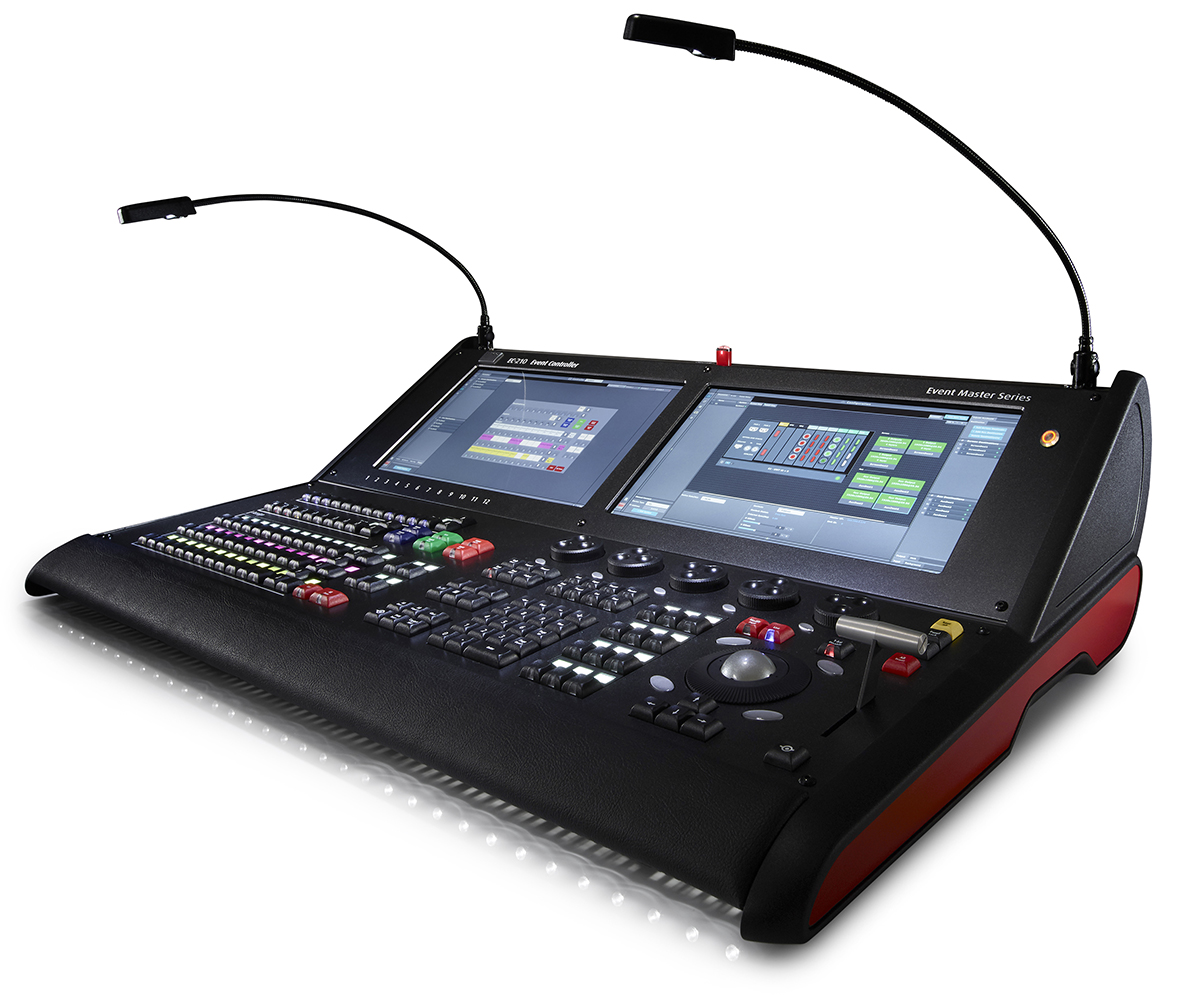

Présentation

Le contrôleur EC-210 est à la fois un contrôleur et un périphérique Event Master Toolset autonome. Le matériel interne permet d’exécuter l’Event Master Toolset sur ses deux écrans tactiles intégrés et/ou sur un écran externe connecté. Les boutons, molettes et barres en T programmables permettent d’effectuer la plupart des actions disponibles dans l’interface utilisateur d’Event Master Toolset.

Image 2–21
Composants

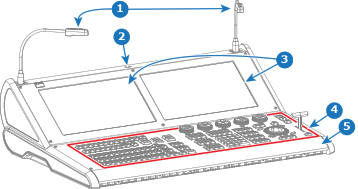

Vue avant :

Image 2–22
1
Éclairages flexibles
2
Port USB-A
3
Écrans tactiles
4
Zone des boutons
5
Repose-poignets

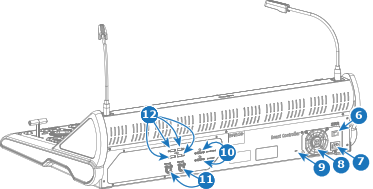

Vue arrière :

Image 2–23
6
Interrupteur d’alimentation
7
Port d’alimentation électrique
8
Ventilateur du bloc d’alimentation électrique
9
Verrouillage Kensington™
10
Port de sortie HDMI™
11
Port d’entrée HDMI™
12
2 ports LAN
13
4 ports USB-A
Disposition des boutons
Conseil : Pour en savoir plus sur les fonctionnalités de chaque bouton, voir “Utilisation des contrôleurs Event Master”.
Image 2–24
1
Bouton Aide/Erreur
2
Encodeurs rotatifs
3
Boutons de production en direct
4

Boutons de réglage du contrôleur

(deux emplacements)

5
Boutons de transition (deux emplacements)
6
Barre en T
7
Zone de navigation
8
Œil de Barco (deux emplacements)
9
Boutons fléchés
10
Boutons d’action
11
Boutons personnalisés
12
Trois rangées de boutons d’attribution
13
Boutons de calque
14
Boutons de destination Écran
