8.14.1 Configuration d’un tally (marquage)

Emplacement
  1. Barre de navigation latérale : Tally (Marquage)
  2. Panneau de droite : Tally (Marquage)
À propos du tally

L’Event Master Toolset permet de gérer automatiquement jusqu’à 64 voyants tally. Ces voyants tally doivent être connectés à un seul concentrateur connecté au réseau.

Pour configurer...

  1. Sélectionnez le protocole de commande souhaité dans le menu déroulant sous Tally IP Protocol (Protocole IP tally) (référence 2).

    Conseil : Si vous sélectionnez OFF (DÉSACTIVÉ), le protocole tally est désactivé.

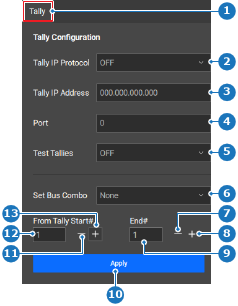

    Image 8–150
    1
    Sélection d’une catégorie
    2
    Menu déroulant du protocole tally
    3
    Champ de saisie de l’adresse IP du concentrateur tally
    4
    Champ de saisie du port du concentrateur tally
    5
    Menu déroulant des tests de tally
    6
    Menu déroulant de combo bus
    7
    Diminuer le numéro de tally de fin
    8
    Augmenter le numéro de tally de fin
    9
    Champ de saisie du numéro de tally de fin
    10
    Bouton Appliquer
    11
    Diminuer le numéro de tally de départ
    12
    Champ de saisie du numéro de tally de départ
    13
    Augmenter le numéro de tally de départ
  2. Saisissez l’adresse IP du concentrateur tally dans le champ de saisie sous Tally IP Address (Adresse IP du tally) (référence 3, Image 8–150).
  3. Saisissez le numéro de port souhaité sous Port (référence 4, Image 8–150).
  4. Cliquez sur l’icône d’enregistrement () dans l’en-tête.
