8.20.2.3 Diagnostics du contrôleur

Remarque : Ce menu n’apparaît que dans l’Event Master Toolset client sur un EC-210.
Emplacement
  1. Barre de navigation latérale : Settings (Réglages)
  2. Panneau de gauche : Controller (Contrôleur) > Diagnostics
Comment procéder au test

  1. Sélectionnez le nom du test dans le menu déroulant (référence 3) ou activez le test souhaité (référence 4) dans le panneau de gauche.

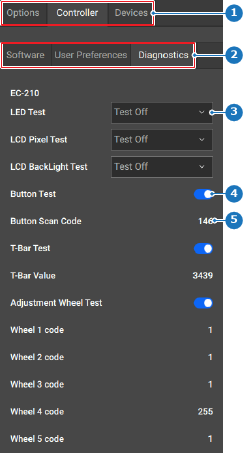

    Image 8–195
    1
    Sélection d’une catégorie
    2
    Sélection d’une sous-catégorie
    3
    Menu déroulant de test
    4
    Bouton à bascule de test
    5
    Libellé du résultat de test

    Le test s’exécute en continu tant que l’option est sélectionnée ou activée.

  2. Sélectionnez Off (Désactivé) dans le menu déroulant (référence 3, Image 8–195) ou désactivez le test souhaité en cliquant en regard du nom du test dans la liste des tests (référence 4, Image 8–195).
