2.5.3 EC-50

Présentation

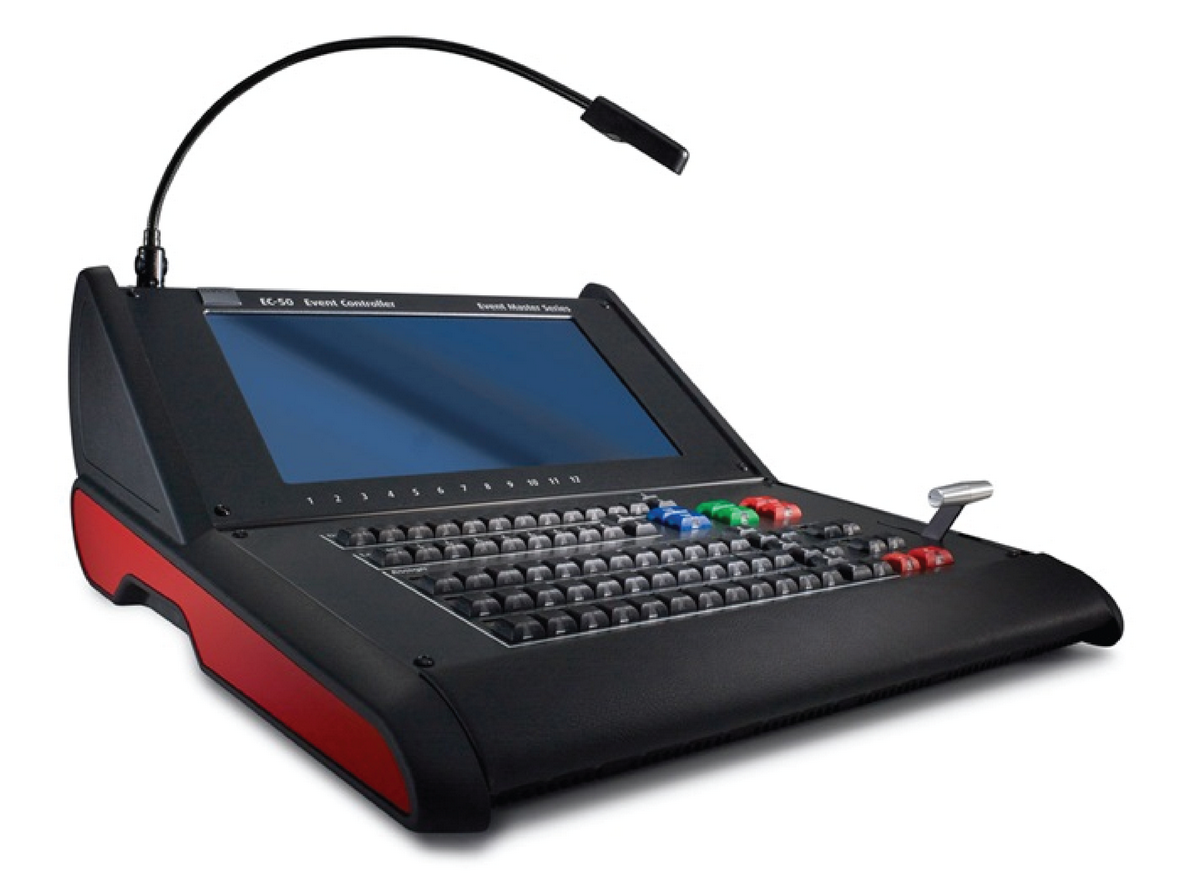

Le contrôleur EC-50 est un contrôleur doté de boutons programmables, d’une barre en T et d’un écran tactile intégré.

Image 2–17
Composants

Vue avant :

Image 2–18
1
Éclairage flexible
2
Écran tactile
3
Zone des boutons
4
Repose-poignets

Vue arrière :

Image 2–19
5
Interrupteur d’alimentation
6
Port d’alimentation électrique
7
Port USB-B
8
Port d’entrée DVI-D
9
Ports USB-A
10
Emplacement d’extension
11
Verrouillage Kensington™
Disposition des boutons
Conseil : Pour en savoir plus sur les fonctionnalités de chaque bouton, voir “Utilisation des contrôleurs Event Master”.
Image 2–20
1
Barre en T
2
Boutons personnalisés
3
Boutons de transition
4
Trois rangées de boutons d’attribution
5
Boutons de calque
6
Boutons de destination Écran
