8.10.6.10 Comportement vidéo non valide

Emplacement
  1. Barre de navigation latérale : Configuration
  2. Fenêtre de travail centrale : Detail View (Vue détaillée) ou System View (Vue du système)
  3. Panneau de droite : Adjust unit (Régler l’unité)
À propos des anomalies vidéo

Des signaux vidéo non valides peuvent entraîner des perturbations ou une mauvaise qualité d’image. Ces signaux peuvent être remplacés par un signal noir fixe, ce qui permet d’éviter que des problèmes techniques n’apparaissent à l’écran pendant les événements.

Comment basculer

  1. Le système comprend-il plusieurs unités ?

    • Si c’est le cas, cliquez sur l’en-tête de l’unité souhaitée (référence A ou B) dans la fenêtre de travail centrale. Passez à l’étape suivante.
    • Si ce n’est pas le cas, passez à l’étape suivante.

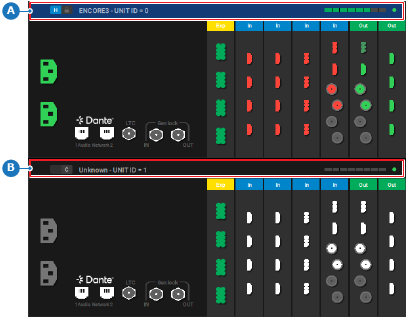

    Image 8–43 Exemple où l’unité hôte est sélectionnée
    A
    Zone de sélection de l’unité hôte
    B
    Zone de sélection de l’unité client

  2. Faut-il remplacer le signal par du noir fixe ?

    • Si c’est le cas, activez le bouton à bascule sous Black on Invalid Video (Noir sur vidéo non valide) (référence 21).
    • Si ce n’est pas le cas, désactivez le bouton à bascule sous Black on Invalid Video (Noir sur vidéo non valide) (référence 21).

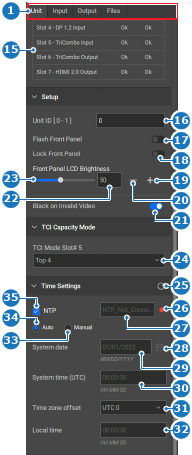

    Image 8–44
    1
    Sélection d’une catégorie
    15
    Tableau de diagnostic des températures
    16
    Champ de saisie de l’identifiant de l’unité
    17
    Bouton à bascule Faire clignoter le panneau avant de l’unité
    18
    Bouton à bascule Verrouiller le panneau avant de l’unité
    19
    Augmenter la luminosité du panneau avant de l’unité
    20
    Réduire la luminosité du panneau avant de l’unité
    21
    Bouton à bascule de signal noir fixe en cas de vidéo non valide
    22
    Champ de saisie de la luminosité du panneau avant
    23
    Curseur de luminosité du panneau avant
    24
    Menu déroulant des ports d’entrée actifs
    25
    Bouton de réinitialisation des réglages de l’heure
    26
    État du serveur NTP
    27
    Champ de saisie du serveur NTP
    28
    Menu Calendrier
    29
    Champ de saisie manuelle de la date
    30
    Champ de saisie manuelle de l’heure système
    31
    Menu déroulant manuel des fuseaux horaires
    32
    Champ de saisie manuelle de l’heure locale
    33
    Bouton radio des réglages manuels de l’heure
    34
    Bouton radio des réglages automatiques de l’heure
    35
    Bouton à bascule du serveur NTP
  3. Cliquez sur l’icône d’enregistrement () dans l’en-tête.
