8.10.7.3 宛先の削除

場所
  1. ナビゲーションサイドバー: Configuration (構成)
  2. メイン作業ウィンドウ: Detail View (詳細ビュー)
  3. 右パネル: Output (出力) >、Screen (スクリーン) または Auxiliary (補助)
削除方法

  1. 以下のいずれかの方法で、目的の宛先を選択します:

    • 中央作業エリアで、目的の宛先 (参照 3) をクリックします。
    • 中央作業エリアにある、目的の出力コネクタ (参照 4) をクリックします。
    • 右パネルのScreen (スクリーン) (参照 28) またはAux (補助) (参照 39) の下から、目的の宛先を選択します。
    ヒント: コネクタをクリックすると、そのコネクタが選択され、もう一度クリックすると、選択が解除されます。
    ヒント: Ctrl または ⌘ を押しながら、複数の項目を一度に選択します。それでも解決しない場合は、設定でキーボードショートカットを有効化します。詳しくは、キーボードショートカット を参照してください。
    ヒント: ある方法での選択内容は、他の方法にも自動的に反映されます。
    画像 8–50
    1
    ユニットの詳細
    2
    スクリーンリソースインジケーター
    3
    使用済み／使用可能なリソースのマッピング概要
    4
    Event Master カードコネクタのステータス
    5
    Genlock 接続ステータス
    6
    LTC の接続状況 (未対応)
    7
    Dante のオーディオ接続ステータス (未対応)
    8
    電源接続ステータス

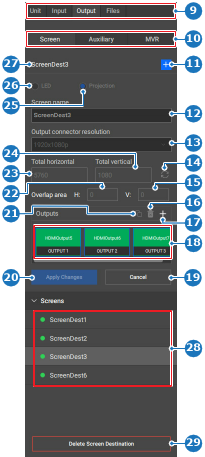

    画像 8–51
    9
    カテゴリの選択
    10
    出力選択
    11
    新しいスクリーン宛先ボタン
    12
    スクリーン宛先名入力欄
    13
    出力コネクタの解像度ドロップダウン
    14
    水平方向・垂直方向ピクセルを更新ボタン
    15
    垂直方向投影ブレンドエリア
    16
    選択した出力を削除するボタン
    17
    追加出力作成ボタン
    18
    スクリーン宛先出力の概要
    19
    キャンセルボタン
    20
    確認ボタン
    21
    出力をコピーボタン
    22
    水平方向の投影ブレンドエリア
    23
    スクリーンの宛先水平方向ピクセル入力欄
    24
    スクリーンの宛先垂直方向ピクセル入力欄
    25
    プロジェクタースクリーン宛先タイプ
    26
    LED スクリーン宛先タイプ
    27
    現在の選択名
    28
    スクリーンの宛先リスト
    29
    スクリーンの宛先削除ボタン

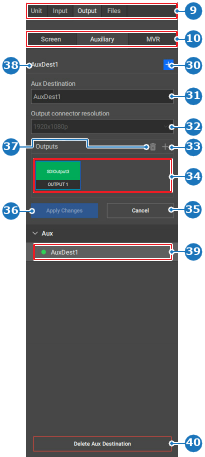

    画像 8–52
    9
    カテゴリの選択
    10
    出力選択
    30
    新しい AUX 宛先ボタン
    31
    Aux 宛先名入力欄
    32
    出力コネクタの解像度ドロップダウン
    33
    追加出力作成ボタン
    34
    Aux 宛先出力の概要
    35
    キャンセルボタン
    36
    確認ボタン
    37
    選択した出力を削除するボタン
    38
    現在の選択名
    39
    Aux の宛先リスト
    40
    Aux 宛先削除ボタン

  2. 右パネルで、Delete Screen Destination (スクリーン宛先の削除) (参照 29、画像 8–51) またはDelete Aux Destination (補助宛先の削除) (参照 40、画像 8–52) をクリックします。

    確認が求められます。

  3. 正しい出力が選択されていることを確認し、Delete (削除) をクリックします (参照 41)。

    画像 8–53
    41
    確認ボタン
    42
    キャンセルボタン

    選択された宛先が削除され、リソースが使用可能になります。

  4. ヘッダーにある保存アイコン () をクリックします。
