8.10.9 MVR の構成

場所
  1. ナビゲーションサイドバー: Configuration (構成)
  2. メイン作業ウィンドウ: Detail View (詳細ビュー)
  3. 右パネル: Output (出力) > MVR (MVR)
MVR について

MVR はユニットによって自動的に作成されます。これらの MVR は削除できません。また、MVR を追加で作成することもできません。

MVR が出力に直接割り当てられると、追加の構成を行うことなく、MVR のレイアウト全体がその出力にストリーミングされます。MVR レイアウトの管理方法の情報については、MVR を参照してください。

設定方法

  1. システムには複数のユニットがありますか？

    • 「はい」の場合は、右パネルのラジオボタン (参照 11 または 18) から目的のユニットを選択します。
    • 「いいえ」の場合は、次のステップに進みます。

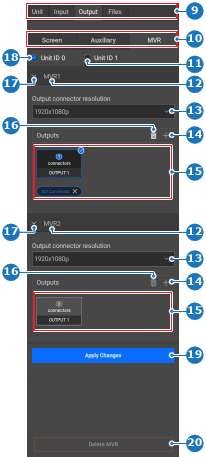

    画像 8–69
    9
    カテゴリの選択
    10
    出力選択
    11
    ユニット ID 1 ラジオボタン
    12
    MVR 名前入力欄
    13
    出力コネクタの解像度ドロップダウン
    14
    追加出力作成ボタン
    15
    MVR 宛先出力の概要
    16
    選択した出力を削除するボタン
    17
    セクションを折りたたむボタン
    18
    ユニット ID 0 ラジオボタン
    19
    適用ボタン
    20
    削除ボタン

  2. 名前を変更する MVR の名前 (参照 12、画像 8–69) をダブルクリックします。

    ヒント: その目的を反映して、わかりやすい名前を付けてください。
  3. Output connector resolution (出力コネクタの解像度)の下にあるドロップダウンから、目的の解像度を選択します (参照 13、画像 8–69)。
  4. Outputs (出力) セクションの出力欄をクリックし (参照 15、画像 8–69)、MVR を出力に割り当てます。

  5. 中央作業ウィンドウで、目的のコネクタ (参照 4) をクリックして、出力を割り当てます。

    注: 同じユニットに属する出力コネクタのみ選択可能です。

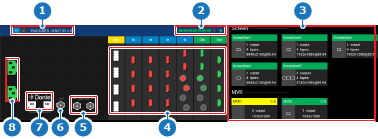

    画像 8–70
    1
    ユニットの詳細
    2
    スクリーンリソースインジケーター
    3
    使用済み／使用可能なリソースのマッピング概要
    4
    Event Master カードコネクタのステータス
    5
    Genlock 接続ステータス
    6
    LTC の接続状況 (未対応)
    7
    Dante のオーディオ接続ステータス (未対応)
    8
    電源接続ステータス

    コネクタの名前が出力フィールドの下に追加されます。

  6. MVR の詳細設定を変更する必要がありますか？

    • 「はい」の場合は、右パネルで目的の MVR の名前 (参照 12、画像 8–69) をクリックします。次のステップに進みます。
    • 「いいえ」の場合は、手順 8 に移動します。

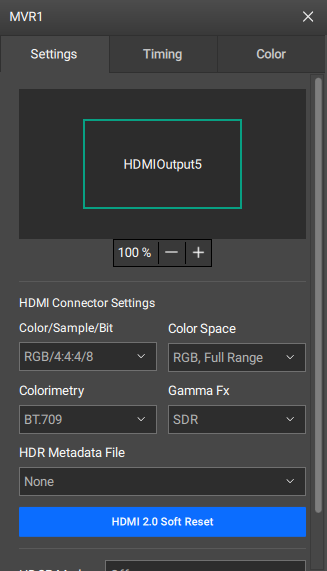

    中央作業エリアにポップアップが表示されます。

  7. ポップアップウィンドウで、必要な設定を編集します。

    注: 一部の設定には詳細な知識が必要です。編集を行う前に、十分なトレーニングを受け、環境について理解しておくようにしてください。
    ヒント: このポップアップウィンドウは、中央作業エリア内のどこにでも移動できます。
    画像 8–71
  8. ヘッダーにある保存アイコン () をクリックします。
