ラックマウントについて

Encore3 は、背面と前面の両方からラックに取り付けられるように設計されています。これにより、ユニットの完全性が維持されます。

必要なツール

• プラス ドライバー PH2
• Torx ドライバー T20

必要な部品

• ラック
• サイドブラケット
• サイドレール
• ネジ

取り付け方法

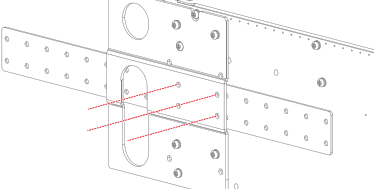

1. 図のように、サイドレールを各リアコネクタプロテクターの突起部分に差し込みます。

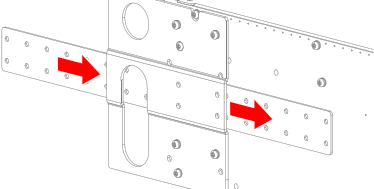

2. 図のように、サイドレールを Encore3 に取り付けます。T20 Torx ドライバーを使用します。



   注: サイドレールが十分に突き出ていることを確認します。これらはサイドブラケットに通す必要があります。

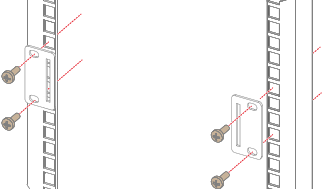

3. ラックの背面にある目的の高さに、2 つのサイドブラケットを 4 本のネジで固定します。PH2 のプラスドライバーを使用してください。



4. ラックの前面で、目的の最も低い高さにネジを 2 本、半分ほど差し込んでください。PH2 のプラスドライバーを使用してください。

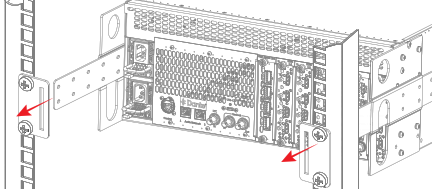

5. 付属のサイドレールを、ラックの背面の取り付け用ブラケットに通します。



   注意: 2 人で本体を持ち上げてください。1 人は前面、もう 1 人は後ろ側に立ちます。フレームやラックを損傷しないよう、取り付け作業中は本体を常に水平に保ってください。

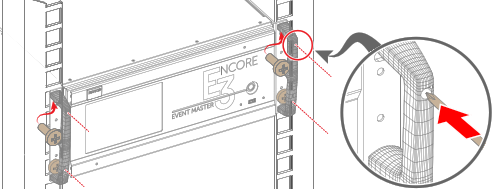

6. Encore3 のキーホールをラックの前面にある 2 本のネジにかけ、下方向に押してキーをロックします。



   2 人目は後ろの手を離しても構いません。

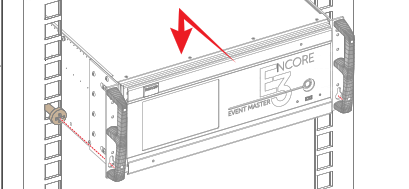

7. Encore3 を 4 本のネジでラックに取り付けます。PH2 のプラスドライバーを使用してください。



   ヒント: ドライバーをハンドルの切り取り部分に通して、操作しやすくします。
