概要

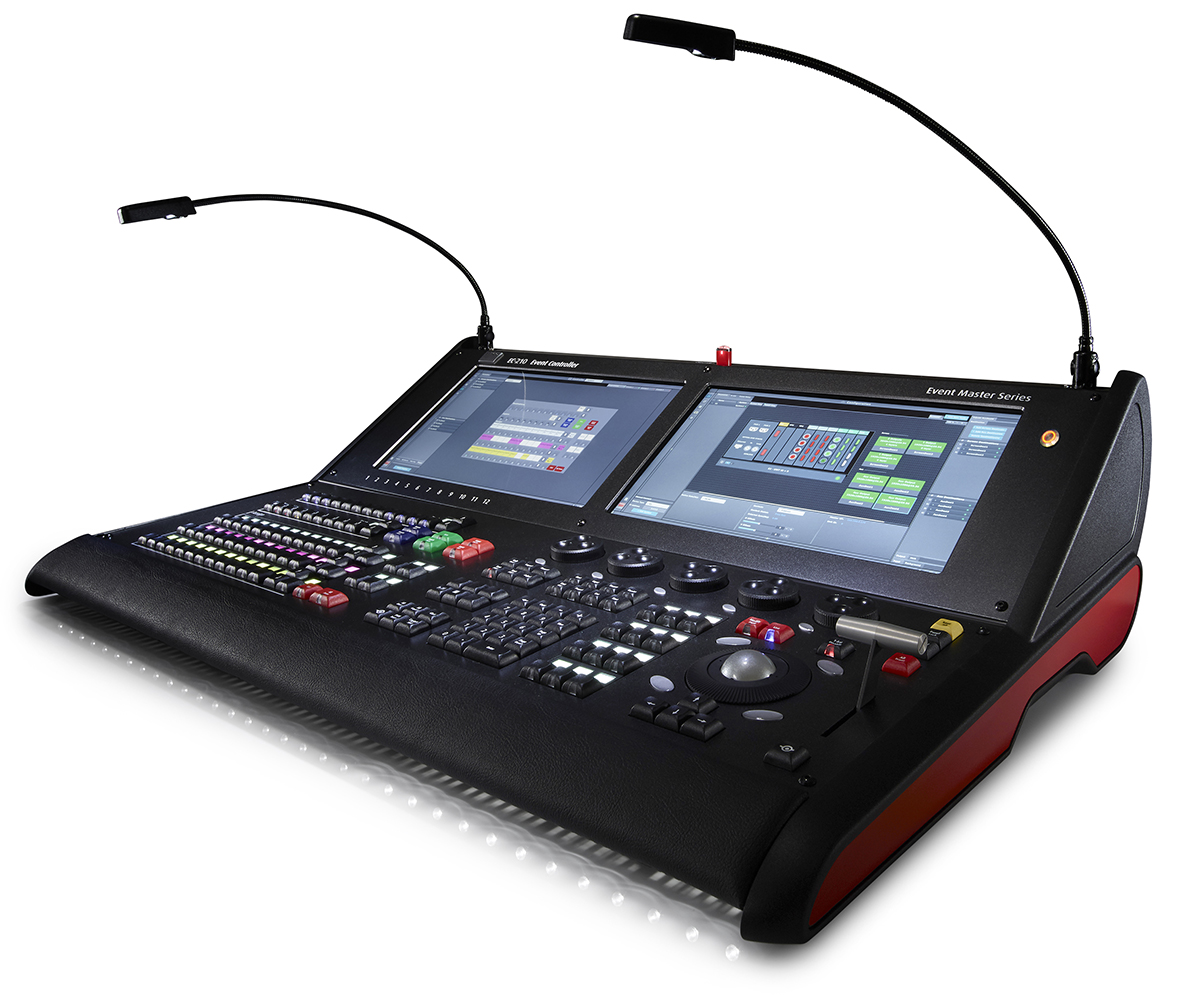

EC-210 コントローラーは、コントローラーであると同時に、独立した Event Master Toolset 装置でもあります。内部のハードウェアは、2 つの内蔵タッチスクリーンおよび／または接続済みの外部ディスプレイ上で Event Master Toolset を実行することができます。プログラム可能なボタン、ノブ、および T バーを使用することで、Event Master Toolset のユーザーインターフェイス内で可能なほとんどの操作を行うことができます。
2.5.4 EC-210
コンポーネント

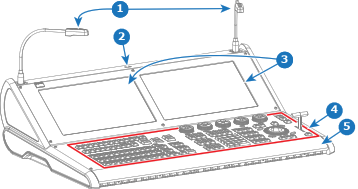

正面図:
- 1
- フレキシブルライト
- 2
- USB A ポート
- 3
- タッチスクリーン
- 4
- ボタンエリア
- 5
- アームレスト

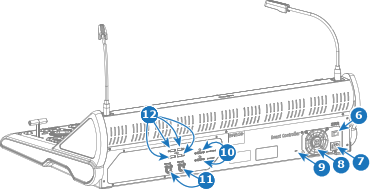

背面図:
- 6
- 電源スイッチ
- 7
- 電源ポート
- 8
- 電源ファン
- 9
- Kensington™ ロック
- 10
- HDMI™ 出力ポート
- 11
- HDMI™ 入力ポート
- 12
- 2x LAN ポート
- 13
- 4x USB-A ポート
Button のレイアウト
ヒント: 各ボタンの機能に関する詳細については、Event Master コントローラーの使用 を参照してください。
- 1
- ヘルプ／エラーボタン
- 2
- ロータリーエンコーダ
- 3
- ライブ製造ボタン
- 4
コントローラーの設定ボタン
(2 箇所)
- 5
- 移行ボタン (2 箇所)
- 6
- T バー
- 7
- ナビゲーションエリア
- 8
- Barco 目 (2 箇所)
- 9
- 矢印ボタン
- 10
- 操作ボタン
- 11
- ユーザー設定ボタン
- 12
- 3 行の割り当てボタン
- 13
- レイヤーボタン
- 14
- スクリーンの宛先ボタン
