8.12.8 バックアップ入力の追加

場所
  1. ナビゲーションサイドバー: Programming (プログラミング)
  2. 左パネル: All Sources (すべてのソース)
バックアップ入力について

イベント中に、入力ソースの接続が切断されたり、オフラインになったりすることがあります。このような状況が発生した場合、Event Master Toolset は、入力をバックアップ入力に切り替えることができます。これにより、画像ができるだけ早く復元されます。元の入力ソースがオンラインになると、Event Master Toolset の名前の前に緑色のドット () が表示されます。ユーザーは、その入力を元の入力に戻すかどうかを決めることができます。

設定方法

  1. Source List (ソースリスト) の切り替えボタン (参照 8) は有効化されていますか？

    • 「はい」の場合は、Source List (ソースリスト) の切り替えボタン (参照 8) を無効化し、次のステップへ移動します。
    • 「いいえ」の場合は、次のステップに進みます。

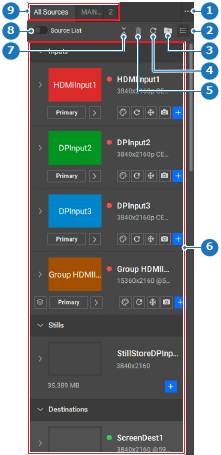

    画像 8–109
    1
    フォルダメニュー
    2
    ソース表示のオプション
    3
    ソースの整理メニュー
    4
    入力サムネイル更新ボタン
    5
    削除ボタン
    6
    使用可能なソース
    7
    すべてのソースを折りたたむ、または展開する
    8
    ソースリストのリスト表示を切り替える
    9
    ソースフォルダ

  2. 目的の入力のサムネイル (参照 26) の下にある右矢印 () をクリックします。

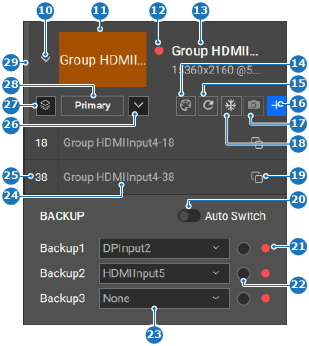

    画像 8–110
    10
    ソースを表示または非表示にする
    11
    サムネイルの入力
    12
    信号の有効性アイコン
    13
    入力の名前入力欄
    14
    サムネイルの背景色メニュー
    15
    サムネイルの更新ボタン
    16
    ソースを追加ボタン
    17
    静止画キャプチャボタン
    18
    入力停止ボタン
    19
    ソースをコピーボタン
    20
    自動バックアップ信号の切り替え
    21
    バックアップ信号の有効性アイコン
    22
    手動バックアップのソースラジオボタン
    23
    バックアップソースのドロップダウン
    24
    ソース名入力欄
    25
    ソース ID 入力欄
    26
    バックアップセクションを表示または非表示にする
    27
    グループソースを表示または非表示にする
    28
    バックアップまたは一次ソースボタン
    29
    入力使用状況インジケーター

  3. Backup (バックアップ) の横にあるドロップダウンからバックアップソースを選択します (参照 23、画像 8–110)。

    注: 最初に Backup1 (Backup1) が使用されます。Backup1 (Backup1) もオフラインの場合は、Backup2 (Backup2) が使用されます。Backup2 (Backup2) もオフラインの場合は、Backup3 (Backup3) が使用されます。Backup3 (Backup3) もオフラインの場合、画像は作成されません。
    ヒント: バックアップ入力は最大 3 つまで定義できます。
    ヒント: 静止画をバックアップ入力として設定できます。最後のバックアップ入力は静止画に設定することを推奨します。
    ヒント: アクティブな入力項目には、アクティブアイコン () が表示されます。

    オフラインの入力項目には、非アクティブのアイコン () が表示されます。

  4. ラジオボタン (参照 22、画像 8–110) をクリックして、バックアップの選択に手動で切り替えます。(オプション)

  5. Auto Switch (自動切り替え) の横にあるスライダー (参照 20、画像 8–110) をクリックして、自動バックアップ機能を有効にします。

    サムネイルの下にあるラベル (参照 28、画像 8–110) には、Primary (プライマリ) ソースがアクティブか、Backup (バックアップ) ソースがアクティブかが表示されます。

  6. ヘッダーにある保存アイコン () をクリックします。
