概要
EC-50 コントローラーは、プログラム可能なボタン、T バー、および内蔵タッチディスプレイを備えたコントローラーです。
2.5.3 EC-50
コンポーネント

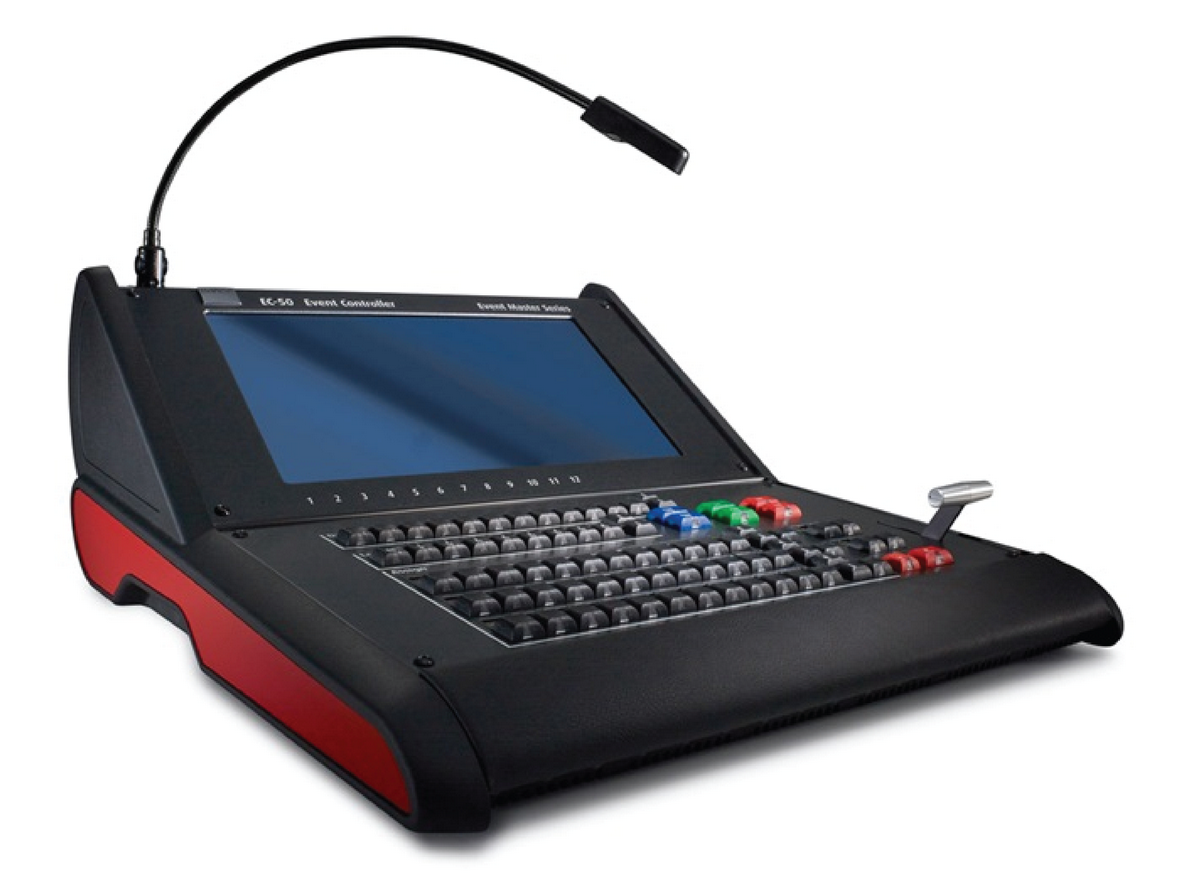

正面図:
- 1
- フレキシブルライト
- 2
- タッチ スクリーン
- 3
- ボタンエリア
- 4
- アームレスト
背面図:
- 5
- 電源スイッチ
- 6
- 電源ポート
- 7
- USB-B ポート
- 8
- DVI-D 入力ポート
- 9
- USB-A ポート
- 10
- 拡張スロット
- 11
- Kensington™ ロック
Button のレイアウト
ヒント: 各ボタンの機能に関する詳細については、Event Master コントローラーの使用 を参照してください。
- 1
- T バー
- 2
- ユーザー設定ボタン
- 3
- 移行ボタン
- 4
- 3 行の割り当てボタン
- 5
- レイヤーボタン
- 6
- スクリーンの宛先ボタン
