8.10.6.8 전면 패널 설정

위치
  1. 탐색 측면 바: Configuration (구성)
  2. 중앙 작업 창: Detail View (세부정보 보기) 또는 System View (시스템 보기)
  3. 오른쪽 패널: Adjust unit (장치 조정)
전면 패널 설정에 대한 정보

전면 패널의 일부 설정은 Event Master Toolset에서 사용 가능합니다. 이 선택된 설정들은 전면 패널 인터페이스 내의 동일한 옵션들과 연결되어 있습니다. 사용 가능한 모든 전면 패널 설정에 대한 상세 정보는 “Encore3 전면 패널” 내용을 참조하십시오.

플래시 전면 패널에 대한 정보

플래시 전면 패널 기능은 전면 패널의 밝기를 순차적으로 높여줍니다. 이러한 밝기 변경은 원하는 Encore3를 찾는 데 도움이 될 수 있습니다.

전면 패널 잠금에 대한 정보

Encore3의 전면 패널을 잠글 수 있어 실수로 터치하거나 원치 않는 설정이 변경되는 것을 방지할 수 있습니다.

관리 방법

  1. 시스템에 장치가 하나 이상 있나요?

    • 예이면, 중앙 작업 창에서 원하는 장치(참조 A 또는 B)의 헤더를 클릭합니다. 다음 단계로 이동합니다.
    • 아니요이면, 다음 단계로 이동합니다.

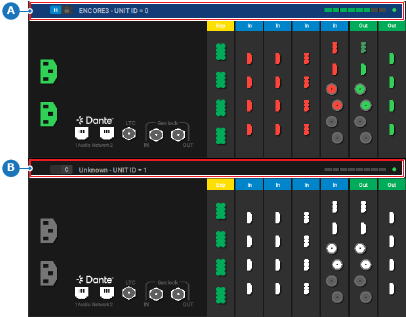

    이미지 8–39 호스트 장치가 선택된 예시
    A
    호스트 장치 선택 영역
    B
    클라이언트 장치 선택 영역

  2. 전면 패널은 잠겨 있어야 하나요, 아니면 잠금 해제되어 있어야 하나요?

    • 잠김인 경우, Lock Front Panel (전면 패널 잠금)(참조 18) 뒤의 토글 버튼을 활성화합니다.
    • 사용 안 함인 경우, Lock Front Panel (전면 패널 잠금)(참조 18) 뒤의 토글 버튼을 사용 안 함으로 설정합니다.

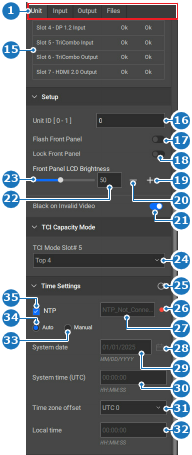

    이미지 8–40
    1
    카테고리 선택
    15
    온도 진단 테이블
    16
    장치 ID 입력 필드
    17
    플래시 장치 전면 패널 전환
    18
    잠금 장치 전면 패널 전환
    19
    장치 전면 패널 밝기 증가
    20
    장치 전면 패널 밝기 감소
    21
    비디오 유효하지 않음 전환 시 검은색 신호 지속 표시
    22
    전면 패널 밝기 입력 필드
    23
    전면 패널 밝기 슬라이더
    24
    활성 입력 포트 드롭다운
    25
    새로 고침 시간 설정 버튼
    26
    NTP 서버 상태
    27
    NTP 서버 입력 필드
    28
    캘린더 메뉴
    29
    수동 날짜 입력 필드
    30
    수동 시스템 시간 입력 필드
    31
    수동 시간대 드롭다운
    32
    수동 현지 시간 입력 필드
    33
    수동 시간 설정 라디오 버튼
    34
    자동 시간 설정 라디오 버튼
    35
    NTP 서버 사용 전환

  3. 전면 패널 플래시를 반드시 사용해야 하나요?

    • 예이면, Flash Front Panel (플래시 전면 패널)(참조 17, 이미지 8–40) 뒤의 토글 버튼을 사용 설정합니다.
    • 아니요이면, Flash Front Panel (플래시 전면 패널) 뒤의 토글 버튼을 사용 안 함으로 설정합니다(참조 17, 이미지 8–40).

  4. 다음 방법 중 하나를 사용하여 전면 패널의 밝기를 변경합니다: (옵션)

    • 슬라이더 사용(참조 23, 이미지 8–40): 원하는 값이 될 때까지 흰색 공을 슬라이더 위로 끌어옵니다.
    • 값 입력(참조 22, 이미지 8–40): 입력 필드에 ‘10’ 및 ‘100’ 사이의 원하는 값을 입력합니다.
    • + 및 - 버튼 사용: + 버튼(참조 19, 이미지 8–40)을 클릭하면 값이 1 포인트씩 증가하고, - 버튼(참조 20, 이미지 8–40)을 클릭하면 값이 1 포인트씩 감소합니다.
  5. 헤더에 있는 저장 아이콘()을 클릭합니다.
