랙 장착에 대한 정보

Encore3는 랙의 뒷면과 전면 양쪽 모두에 고정되도록 설계되었습니다. 이를 통해 장치의 무결성을 유지할 수 있습니다.

필요한 도구

• 십자 드라이버 PH2
• Torx 스크류드라이버 T20

필요한 부품

• 랙
• 측면 브래킷
• 측면 레일
• 나사

장착 방법

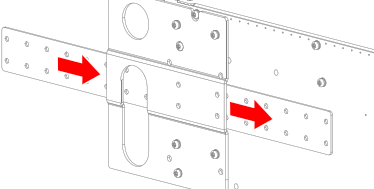

1. 그림과 같이 측면 레일을 각 후면 커넥터 보호대의 돌출부에 끼워 넣습니다.

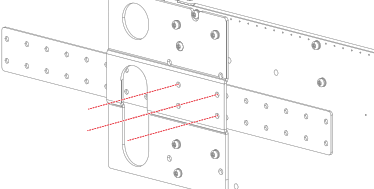

2. 그림과 같이 측면 레일을 Encore3에 고정합니다. T20 Torx 스크류드라이버를 사용합니다.



   참고: 측면 레일이 충분히 밖으로 튀어나오도록 하십시오. 이것들은 측면 브라켓을 통과해야 합니다.

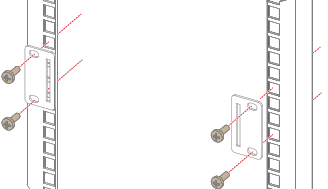

3. 랙 후면 원하는 높이에 두 개의 측면 브라켓을 나사 4개로 고정합니다. PH2 십자 드라이버를 사용하십시오.

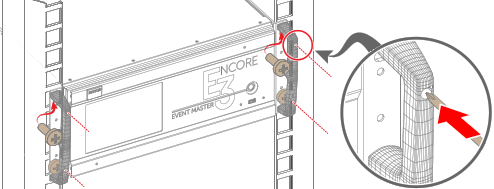

4. 랙 전면 원하는 가장 낮은 높이에 나사 두 개를 반쯤 끼워 넣습니다. PH2 십자 드라이버를 사용하십시오.

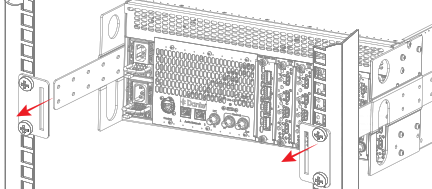

5. 연결된 측면 레일을 랙 후면으로 이동하여 준비된 측면 브라켓에 끼워 넣습니다.



   주의: 장치는 두 사람이 들어 올리되, 한 사람은 앞에서, 다른 한 사람은 뒤에서 장치를 잡으십시오. 프레임이나 랙이 손상되지 않도록 설치 과정 전반에 걸쳐 본체를 수평으로 유지해야 합니다.

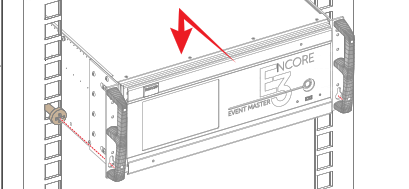

6. Encore3의 걸쇠를 랙 전면에 있는 두 개의 나사에 걸고 아래로 눌러 걸쇠를 잠급니다.



   두 번째 작업자는 뒤쪽을 놓아도 됩니다.

7. Encore3를 나사 4개로 랙에 고정합니다. PH2 십자 드라이버를 사용하십시오.



   팁: 핸들의 홈을 따라 드라이버를 삽입하면 쉽게 작업할 수 있습니다.
