개요

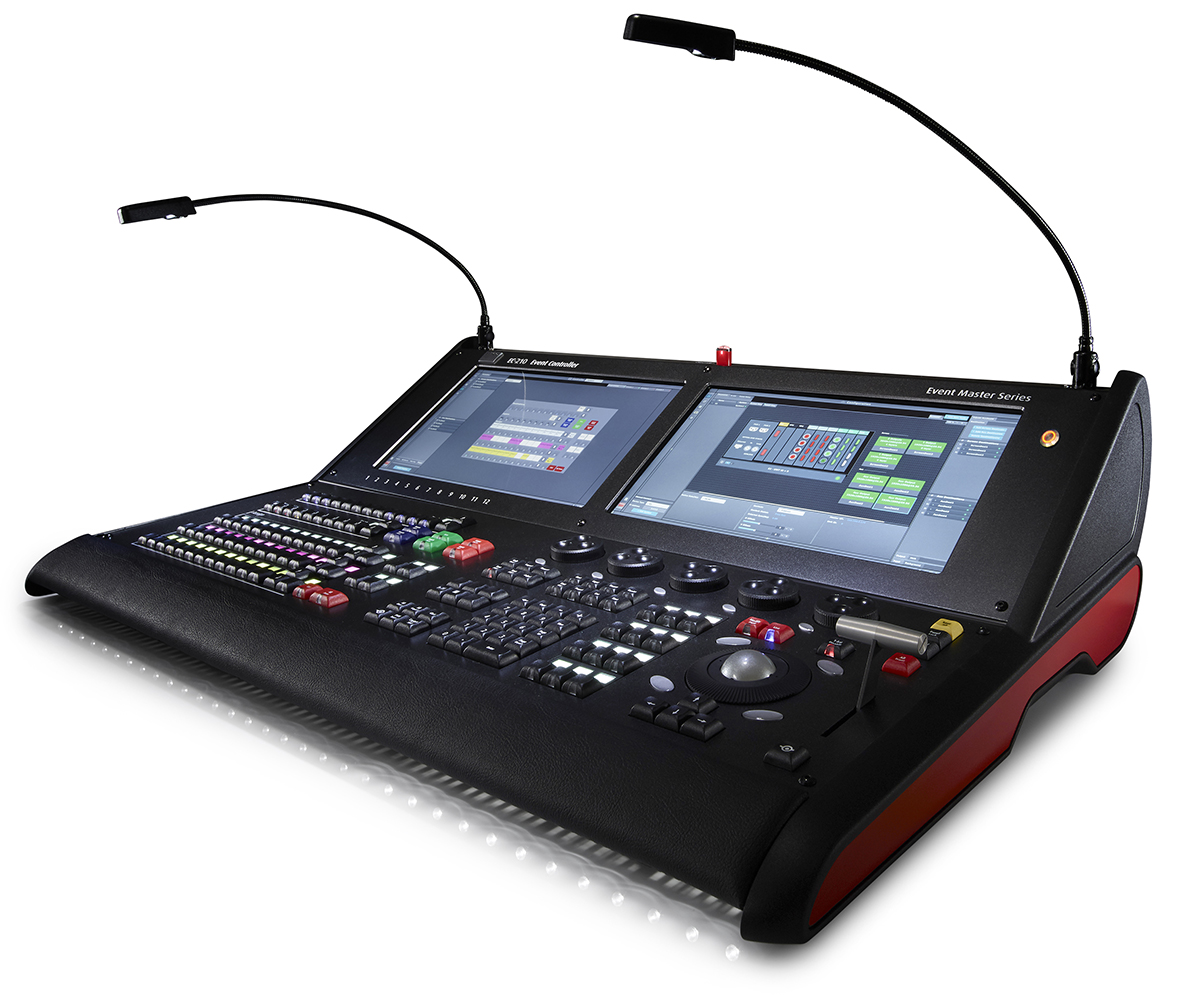

EC-210 컨트롤러는 하나의 컨트롤러이자 독립 Event Master Toolset 장치입니다. 내장 하드웨어는 두 개의 내장 터치스크린 및/또는 연결된 외부 디스플레이에서 Event Master Toolset을 실행할 수 있습니다. 프로그래밍 가능한 버튼, 노브 및 T바를 통해 Event Master Toolset 사용자 인터페이스에서 가능한 대부분의 작업을 수행할 수 있습니다.
2.5.4 EC-210
구성 요소

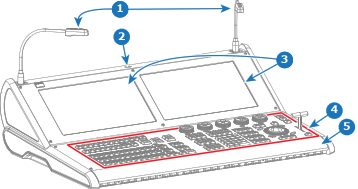

전면도:
- 1
- 유연한 광원
- 2
- USB-A 포트
- 3
- 터치 스크린
- 4
- 버튼 영역
- 5
- 팔걸이

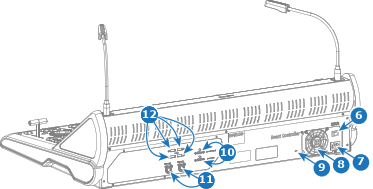

후면도:
- 6
- 전원 스위치
- 7
- 전원 포트
- 8
- 전원 공급 장치 팬
- 9
- Kensington™ 잠금
- 10
- HDMI™ 출력 포트
- 11
- HDMI™ 입력 포트
- 12
- LAN 포트 2개
- 13
- USB-A 포트 4개
버튼 레이아웃
팁: 각 버튼의 기능에 대한 자세한 정보는 “Event Master 컨트롤러 사용” 내용을 참조하십시오.
- 1
- 도움말/오류 버튼
- 2
- 로터리 인코더
- 3
- 라이브 프로덕션 버튼
- 4
컨트롤러 설정 버튼
(두 위치)
- 5
- 전환 버튼(두 위치)
- 6
- T바
- 7
- 탐색 영역
- 8
- Barco 눈(두 위치)
- 9
- 화살표 버튼
- 10
- 작업 버튼
- 11
- 사용자 정의 버튼
- 12
- 3열 할당 버튼
- 13
- 레이어 버튼
- 14
- 스크린 대상 버튼
